细说贴片压敏电阻与TVS二极管的区别!

　　限压元件类有压敏电阻、TVS管(瞬态抑制二极管)等。它们和稳压二极管一样都具有限压特性。当外加电压小于其导通电压时，它具有很大的内阻，漏电流很小;当外加电压大于其导通电压时，其内阻急剧减小，可以流过很大的电流，而其两端的电压却只有少量的上升。它们的导通电压都有从低压到高压的系列值，便于在各种不同电压的电路中使用。另外，两者的电容都较大(TVS管也有低电容产品)，不适于在高频电路中使用。

　　氧化锌压敏电阻器与TVS管都是ESD防护常用的器件，对提升整机的ESD性能有非常重要的作用。但是氧化锌压敏电阻器与TVS管的结构各有差异。

　　贴片压敏电阻与TVS二极管的区别

　　1、结构

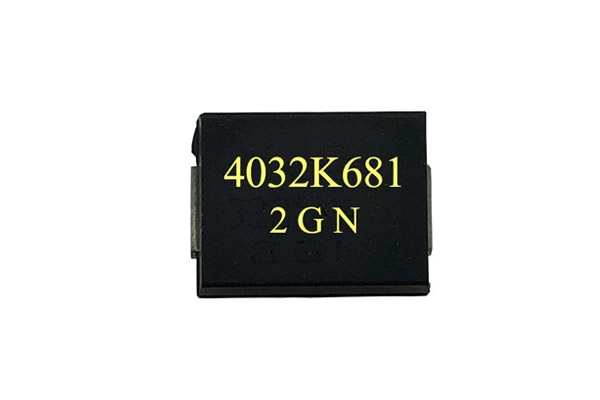

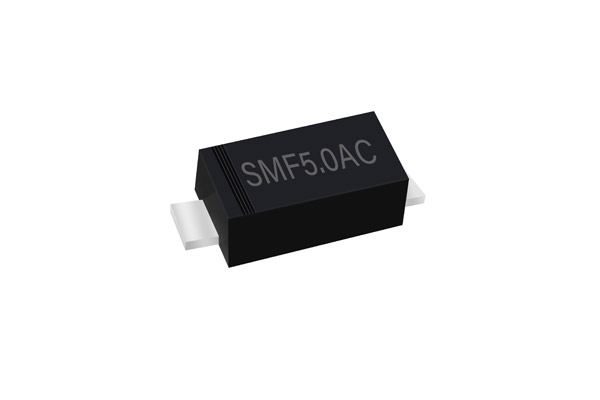

　　贴片压敏电阻是主要以氧化锌为基础的陶瓷半导体产品。主要采用下图所示的积层结构，通过积层张数、层间的调整，可以控制击穿电压、静电容量。而TVS二极管是P型半导体和N型半导体结合而构成的，是硅基ESD防护器件。在二极管中，也有使用Au丝等的情况。

　2、I-V曲线

　　贴片压敏电阻和TVS二极管的电阻值会随施加电压的变化而改变。贴片压敏电阻可以进行双向静电保护。TVS二极管以前大多是有方向性的，但最近双向的TVS二极管也增加了。但是，由于存在因方向性不同而不同的情况，所以需要注意。

　　3、对施加过电压的反应速度

　　从盘型压敏电阻等初期的压敏电阻时的记忆中，压敏电阻的反应速度慢，经常听到这样的话。但是，如下图所示，贴片压敏电阻和TVS二极管对施加过电压的反应速度一样。施加IEC61000-4-2 HBM +8kV后，在1ns以内达到峰值，400ns后施加在保护部件上的电压值几乎为0。

　4、静电容量

　　压敏电阻和TVS二极管的静电容量幅度大不相同。由于贴片压敏电阻采用积层结构，所以可以通过增加内部电极的层数，增加静电容量。用EIA0805以下的尺寸进行比较时，如下图所示，静电容量的最大值有近100倍的差距。因此，在必须并联放入MLCC的线路中，也有可以用单个贴片压敏电阻应对的情况。

　　压敏电阻能承受更大的浪涌电流，而且其体积越大所能承受的浪涌电流越大，最大可达几十kA到上百kA;但压敏电阻的漏电流较大，非线性特性较差(动态电阻较大)，大电流时限制电压较高，且所能耐受的冲击电流的大小随冲击次数的增加而减小(降额特性)，较易老化。

　　TVS管的非线性特性和稳压管完全一样，动态电阻较小，限制电压较低，且不易老化，使用寿命长，但通流能力较小(10/1000μs波峰值电流在几A至几百A之间)。再有就是反应速度不同，TVS管的反应速度极快，为ps级，而压敏电阻反应速度稍慢，为ns级。
