直流供电电路里，稳压电源分两大主流派系：线性稳压电源（LDO）、开关稳压电源（DC-DC）。很多电子初学者分不清二者工作逻辑，最常出现一个疑问：我们最常用的 7805、LM1117 这类三端稳压管，到底属于线性还是开关稳压？

一、核心定义与底层工作原理（本质分水岭）

1. 线性稳压电源（LDO）

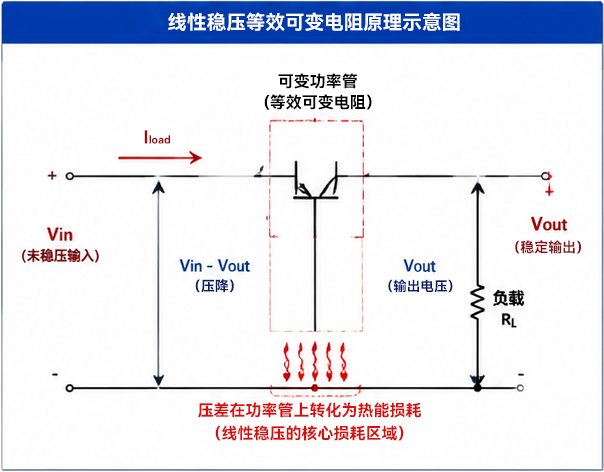

工作逻辑：串联式分压调压，内部功率 MOS 管相当于可变电阻，串联在输入与负载之间。 输入电压高于输出电压的差值，全部以热量形式损耗在功率管上，通过实时调节等效电阻大小，稳定输出直流电压。 电流通路全程持续导通，无高速通断动作，输出波形平滑无高频噪声。

2. 开关稳压电源（DC-DC）

工作逻辑：功率开关管高速周期性通断（开关频率几十 kHz~ 几 MHz），配合电感、电容储能元件，把电能 “间断式” 传递给负载。 依靠电感存储磁场能量、电容存储电场能量完成电压升降压，开关管导通时损耗极低，关断时几乎无电流，发热损耗极小，电能利用率高。

关键结论前置：

7805、7912、LM1117、AMS1117 等所有三端稳压管全部属于线性稳压（LDO）派系，内部无高频开关电路，依靠串联电阻分压稳压。

二、电路结构对比：三端线性稳压典型电路拆解

1. 三端线性稳压标准应用电路

以经典 7805（输出 5V）举例，仅需输入电容、输出电容两颗外围元件即可工作，电路极简：

· 引脚 1：电压输入 Vin

· 引脚 2：接地 GND

· 引脚 3：稳压输出 Vout

输入电压必须比输出高出 2V 以上（压差）才能正常稳压，多余电压全部发热消耗。

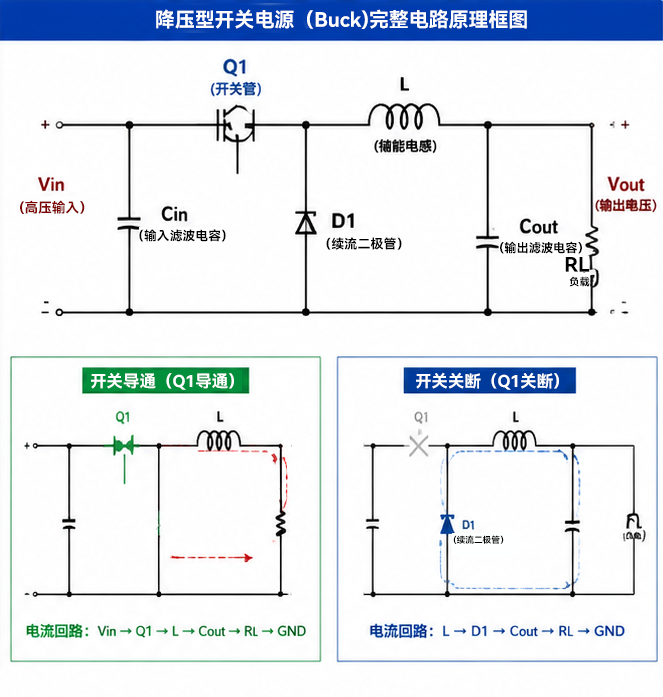

2. 开关稳压典型 Buck 降压电路

电路元件更多，除芯片外必须搭配电感、肖特基续流二极管、大容量滤波电容，部分方案还需要外置功率开关管，电路复杂度远高于线性稳压。

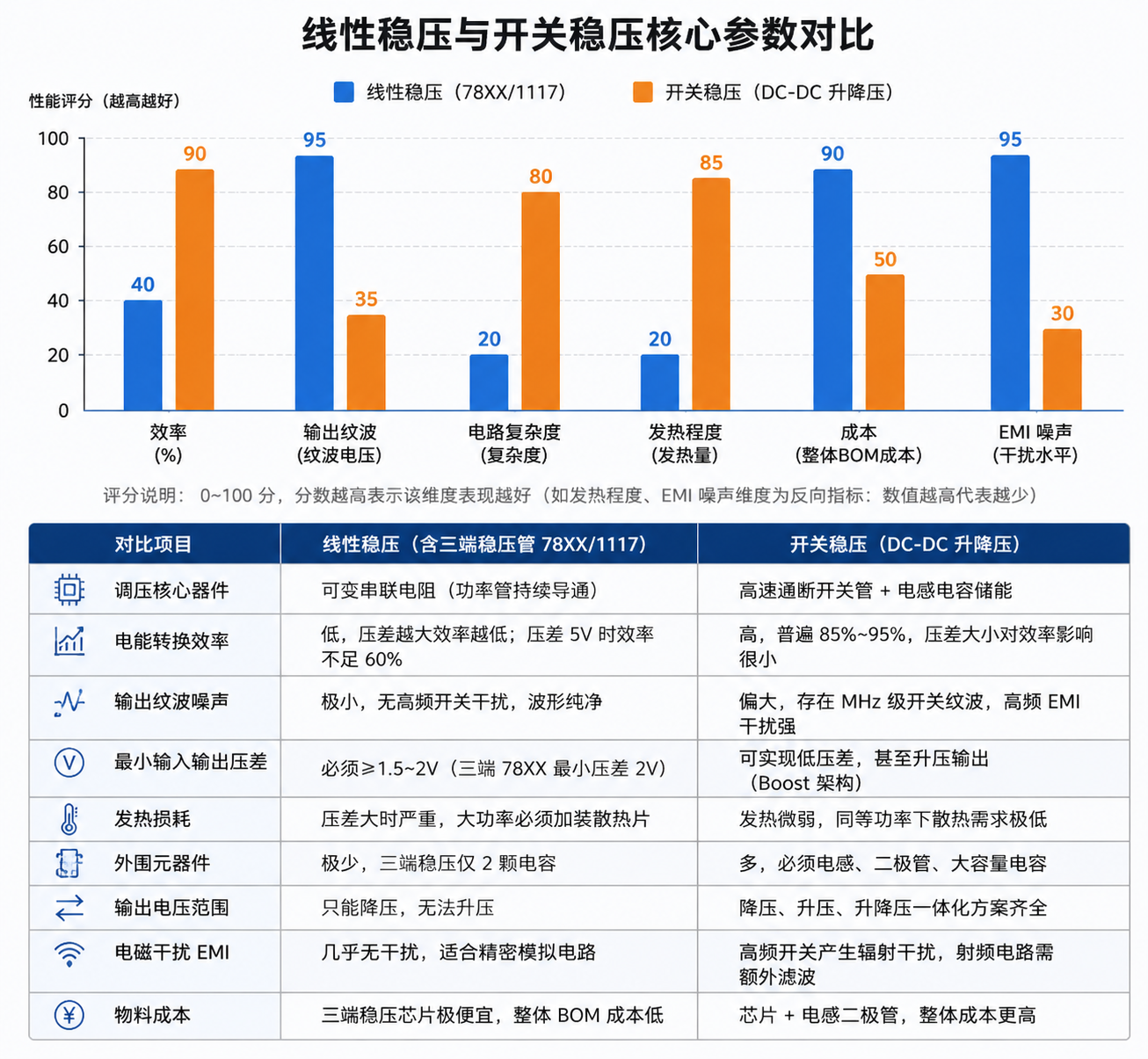

三、核心电气参数全方位对比表

四、优缺点深度解析

（一）线性稳压（三端稳压管归属此类）

✅优势

1. 电路极简，新手接线零门槛，78 系列仅需两颗电容；

2. 输出电压纹波极低，无高频噪声，音频、传感器、模拟采样电路首选；

3. 无电磁干扰，不会干扰射频、蓝牙、微弱信号采集；

4. 短路保护、过热保护集成在芯片内部，外围无需额外防护电路；

5. 成本低廉，大批量生产性价比高。

❌短板

1. 转换效率极低，输入输出压差越大，发热越严重；

2. 仅支持降压，不能实现升压供电；

3. 大电流工况必须加装厚重散热片，设备体积增大；

4. 高压差场景损耗严重，浪费电能，不适合电池便携设备。

（二）开关稳压（DC-DC）

✅优势

1. 转换效率极高，电池供电设备大幅延长续航；

2. 支持降压、升压、负压多种拓扑，适配宽电压输入；

3. 同等功率下发热量极低，无需大体积散热器；

4. 宽电压输入，车载、太阳能、多电压适配器场景适配性强。

❌短板

1. 电路复杂，外围电感、二极管布局不当极易产生干扰；

2. 高频开关带来纹波与 EMI 干扰，不能直接用于音频、精密模拟电路；

3. 元件数量多，PCB 占用面积更大，量产物料成本更高；

4. 输出波形毛刺多，高精度供电需要多级 LC 滤波。

五、适用场景区分选型指南

1. 优先选用线性稳压（三端 78XX/AMS1117）

音频功放、耳机、运放模拟信号电路，杜绝电源噪声；

传感器、高精度电压采样、仪表测量设备；

小电流负载（1A 以内）、输入输出压差很小的场景；

低成本简易电路、教学实验板、指示灯供电；

射频、蓝牙、无线通信辅助小电流供电（规避 EMI 干扰）。

2. 优先选用开关稳压 DC-DC

锂电池便携设备、充电宝、笔记本主板供电；

输入输出压差极大场景（如 24V 转 5V、36V 转 12V）；

大功率负载（3A、5A 以上），散热空间狭小的设备；

需要升压供电场景（3.7V 锂电池升压 5V、12V）；

太阳能、车载宽电压输入工控设备。

六、高频常见误区答疑

误区 1：7805 是开关稳压电源？

❌错误。7805、7912、LM1117 全系列三端稳压管全部为线性稳压，内部不存在高速开关结构，依靠功率管串联分压损耗多余电压，压差越大发热越厉害。

误区 2：线性稳压一定比开关稳压差？

❌分场景判断。追求高效率、电池续航选开关稳压；追求纯净无噪声电源、精密模拟电路，线性稳压无可替代。

误区 3：开关电源纹波大，加电容就能完全消除？

不能。高频开关噪声属于电磁辐射干扰，单纯电容滤波效果有限，射频、音频电路必须在线性稳压后供电。

误区 4：压差小于 2V 时 7805 无法稳压？

正确。78 系列三端线性稳压最低压差 2V，输入电压仅比输出高 1V 时，稳压功能失效，此时需要选用低压差 LDO（如 AMS1117，压差 0.8V）。

七、全文核心总结

1. 两大派系核心区分

o 线性稳压：串联可变电阻调压，损耗以热量释放，三端稳压管（78XX/1117）归属于这一派；

o 开关稳压：高速开关 + 电感电容储能调压，转换效率高，电路更复杂。

2. 选型口诀 小电流、要纯净无噪声 → 线性稳压（三端稳压管）； 大压差、大功率、电池省电 → 开关稳压 DC-DC。

3. 核心记忆点：只要是 7805、LM1117 这类三端稳压芯片，统一属于线性稳压，不属于开关稳压阵营。
