半波整流 vs 全波整流 vs 桥式整流：谁才是效率之王？

交流市电无法直接供给直流电子元器件工作，整流电路是交流电转直流电的核心电路，民用电源、工控适配器、蓄电池充电器、家电供电里，最常用的就是半波整流、全波整流、桥式整流三类电路。很多电工、电子新手分不清三者差异，尤其纠结转换效率、发热损耗、硬件成本、输出稳定性。

一、基础定义+电路结构：看懂三类整流核心架构

1. 半波整流电路

电路构成：仅1枚整流二极管+交流电源+负载电阻，结构极简，元器件数量最少。

工作逻辑：利用二极管单向导通特性，只保留交流电正半周，负半周直接截止断路，无电流输出。

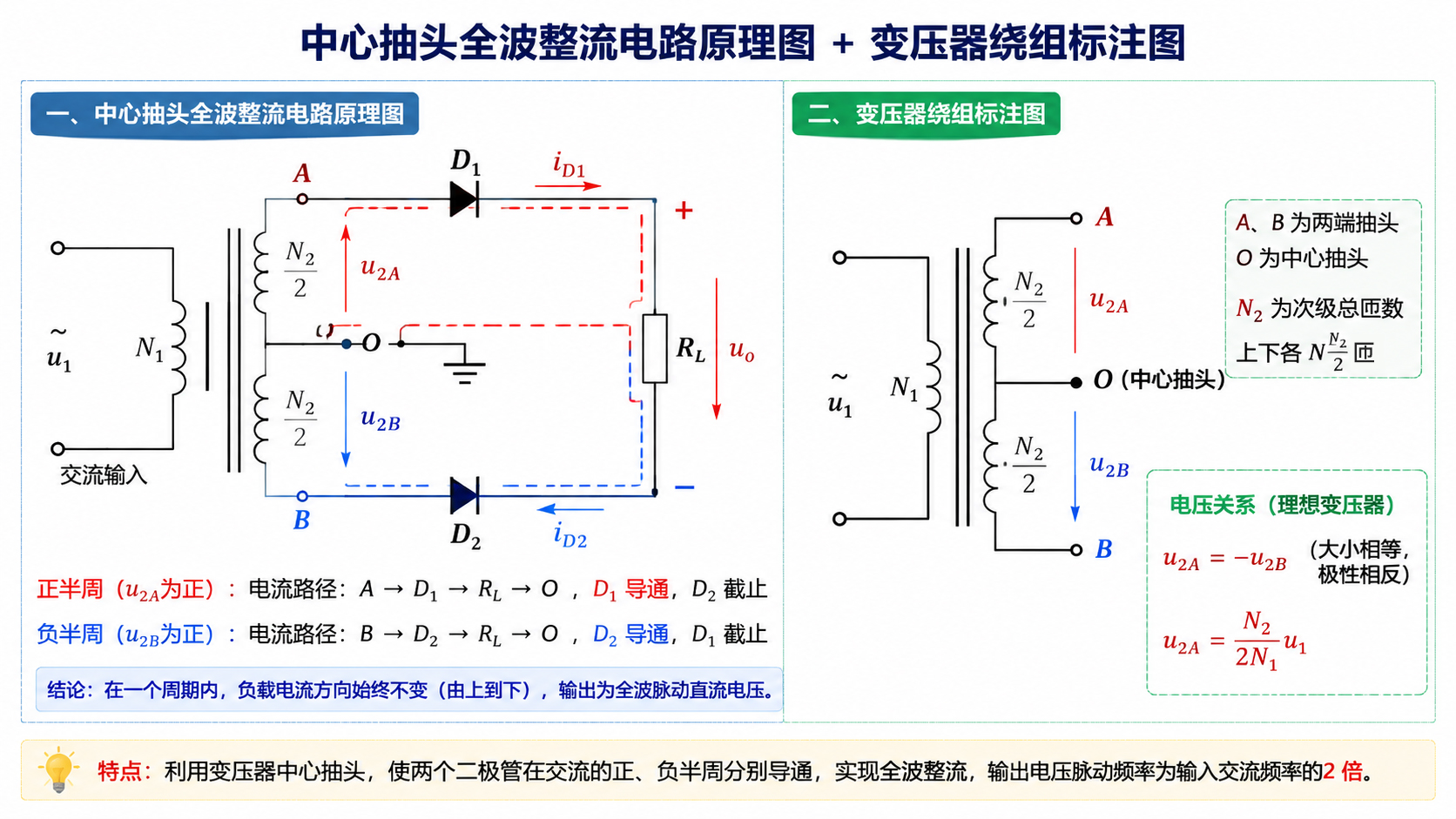

2. 中心抽头式全波整流电路

电路构成：2枚整流二极管+带中心抽头专用降压变压器+负载，变压器必须均分两组同等电压绕组。

工作逻辑：交流电正负半周分别由两枚二极管轮流导通，正负半周均可转化为同向直流，无闲置半周期。

3. 桥式整流电路

电路构成：4枚整流二极管组成电桥结构+普通无抽头变压器+负载，无需定制专用变压器。

工作逻辑：交流电正、负半周，分别由对角两枚二极管配对导通，双向截取交流波形，全程向负载输出同向直流。

二、波形可视化对比：直观看懂电能利用率差距

整流效率本质取决于：交流波形被利用比例、反向截止空载损耗、二极管导通压降损耗三大维度，波形最能体现电能浪费程度。

1.半波整流输出波形：间隔式脉冲直流，仅保留上半波，下半波归零空置，50%周期完全断电，波形断层极大

2.全波（中心抽头）整流输出波形：无空置周期，正负半周翻转合并为同向脉动直流，波形密度饱满

3.桥式整流输出波形：波形形态和中心抽头全波完全一致，同为满周期脉动直流，仅电路损耗不同

三、核心电气参数+效率硬核测算（工频50Hz、硅二极管0.7V压降标准工况）

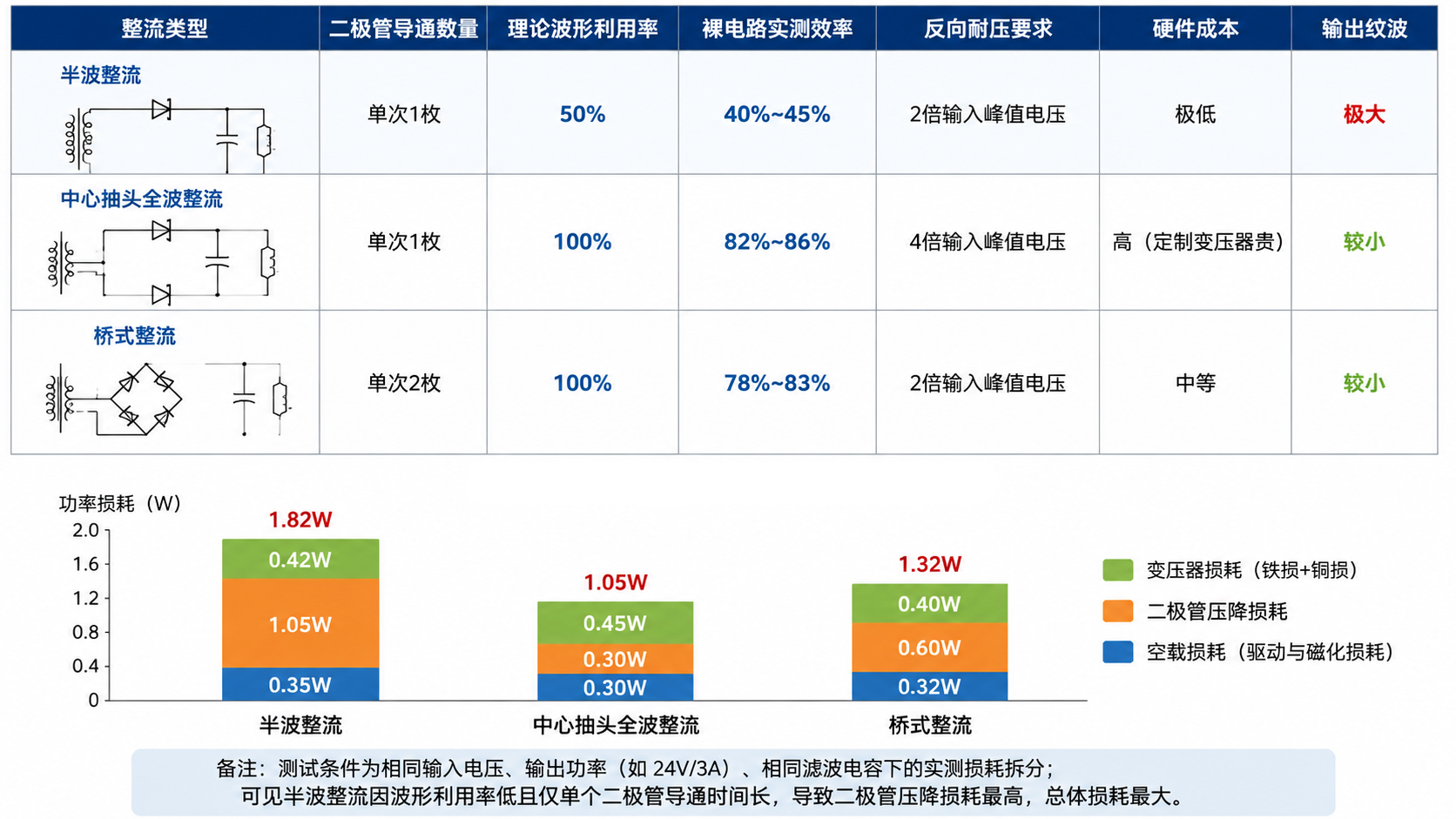

整流效率定义：负载有效直流功率÷输入交流有功功率，剔除滤波电容干扰，纯裸电路实测效率如下，附关键短板参数。

参数深度解读

1.半波整流效率垫底原因：一半时间交流电直接空置浪费，不仅电能利用率腰斩，断电空档会造成输出电压波动大，必须搭配大容量滤波电容，电容充放电会额外增加功耗，进一步拉低整机效率，仅适合小电流低成本场景。

2.中心抽头全波整流效率小幅领先：任意时刻只有1枚硅二极管导通，仅损耗0.7V压降；而同工况桥式整流始终2枚二极管串联导通，损耗1.4V压降，导通损耗更高，所以纯电路效率略低于全波整流。

3.效率误区纠正：全网误区：全波整流完胜桥式整流。实则大功率工况下，中心抽头变压器绕组损耗、分压不均衡损耗，会抵消二极管压降优势，大功率下二者效率基本持平。

四、优缺点全方位复盘

1. 半波整流

✅优点：元件最少、接线最简单、故障率极低、改造方便

❌缺点：效率极差、纹波大、变压器直流磁化易发热、无法做大功率供电

2. 中心抽头全波整流

✅优点：单管导通损耗小、裸电路效率最高、温升低、适合低压大电流工况

❌缺点：变压器定制成本高、二极管反向耐压要求翻倍、绕组利用率低、高压工况不安全

3. 桥式整流

✅优点：无需专用变压器、二极管耐压要求低、通用性极强、适配高低压全场景、批量造价低

❌缺点：双管导通，小幅增加导通损耗，裸效率略低于全波整流

五、终极结论：谁是真正效率之王？（分场景判定）

1. 纯裸电路理论效率排名

中心抽头全波整流 ＞ 桥式整流 ＞＞ 半波整流

2. 整机带变压器、带滤波实际工况效率排名

桥式整流 ≈ 中心抽头全波整流 ＞＞ 半波整流

3. 全场景实用选型答案

追求极致小损耗、低压大电流（5V/12V大电流充电）：选【中心抽头全波整流】，效率最优

通用电源、家电适配器、工控电源、高低压通用：首选【桥式整流】，综合性价比+整机效率最优，市面90%电源均采用此方案

简易指示灯、小功率加热、无需稳压直流：低成本选用【半波整流】，不追求效率，只追求省钱简易

六、补充实操避坑要点

1. 加装滤波电容后，三者输出电压趋近一致，但半波整流电容发热老化速度远高于另外两类；

2. 高频开关电源场景下，二极管压降影响缩小，桥式整流完全碾压传统全波整流；

3. 高压市电整流场景，禁止使用中心抽头全波整流，二极管耐压不足极易击穿烧毁。
