快恢复管 vs 肖特基 vs 碳化硅二极管：高频场合怎么选？

在开关电源、PFC电路、高频逆变、高速整流等电力电子场景中，二极管的高频开关特性直接决定设备的损耗、发热、效率与稳定性。低频工况下可忽略的反向恢复损耗、开关尖峰、导通损耗，在百kHz甚至MHz级高频场景中会被成倍放大，轻则设备效率下降、温升超标，重则导致器件击穿、电路震荡失效。

目前工业高频电路主流选用三类二极管：快恢复二极管（FRD）、硅基肖特基二极管（Si-SBD）、碳化硅肖特基二极管（SiC-SBD）。三者结构不同、高频性能差异悬殊，适配场景各有侧重。本文将深度拆解三者核心特性、高频优劣，结合电压、频率、功率、成本维度，给出精准的高频场景选型方案。

一、核心结构与高频原理差异（高频性能的根源）

二极管的高频开关能力，核心取决于反向恢复时间（trr），而这一参数由器件内部结构与载流子特性决定，也是三类器件最本质的区别。

1. 快恢复二极管（FRD）：改良型硅基PN结器件

快恢复二极管本质仍是硅基PN结二极管，相较于普通整流二极管，通过金/铂掺杂、电子辐照等特殊工艺，人为引入载流子复合中心，大幅缩短少数载流子的存储与复合时间，从而压缩反向恢复时间，适配中频、中高压高频场景。但受限于PN结结构，工作时仍存在少子存储效应，无法实现零反向恢复。

2. 硅基肖特基二极管（Si-SBD）：金属-半导体势垒结构

区别于传统PN结器件，肖特基二极管采用金属与半导体接触形成的势垒导电，无少数载流子存储效应，仅存在势垒电容充放电过程。这一结构让其反向恢复时间极短，开关速度远超普通硅基二极管，是低压高频场景的经典选型，核心短板是耐压上限低、高温漏电流偏大。

3. 碳化硅二极管（SiC-SBD）：宽禁带高频器件

碳化硅二极管属于第三代宽禁带半导体器件，同样采用肖特基势垒结构，继承了肖特基零反向恢复的优势，同时依托碳化硅材料高禁带宽度、高击穿场强、高导热率的特性，彻底解决了硅基肖特基耐压低、高温性能差的痛点，是高压、超高频、高效率场景的高端选型。

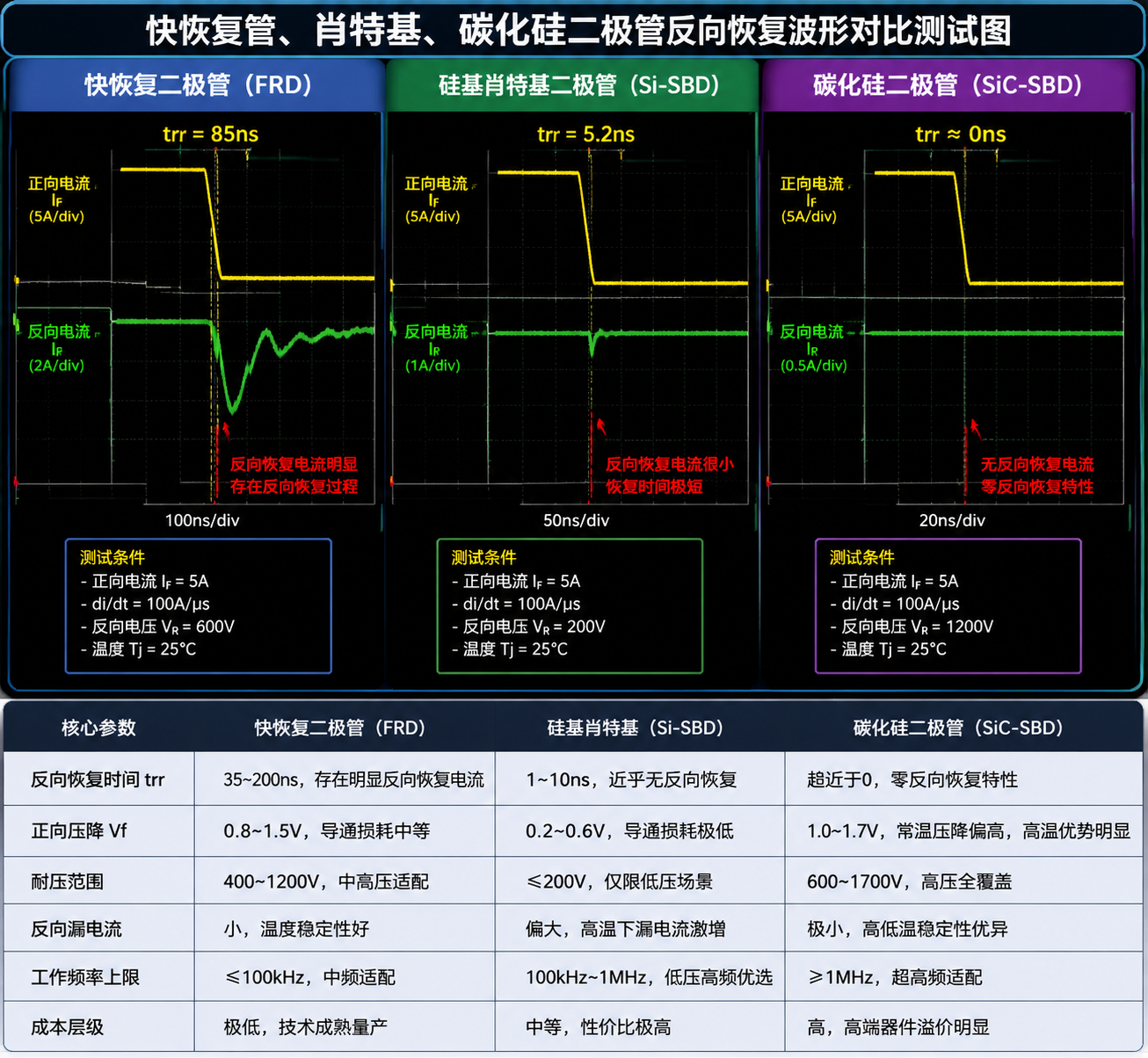

二、高频核心性能参数全方位对比

高频工况下，重点关注反向恢复时间、正向压降、耐压范围、漏电流、温度特性、开关损耗六大核心参数，直接决定电路高频表现。以下是三类器件的关键参数对标与性能解析。

三、三类二极管高频场景优劣深度解析

1. 快恢复二极管（FRD）：中频高压性价比之选

快恢复二极管是硅基传统器件的升级款，核心优势是耐压高、成本极低、漏电流小、高温稳定性好。相较于普通整流二极管，其反向恢复速度大幅提升，能够满足常规中高频开关电路需求。

但高频短板十分突出：受PN结少子存储效应影响，开关速度有限，在100kHz以上高频工况下，反向恢复损耗会急剧增加，产生明显的开关尖峰与电磁干扰（EMI），不仅降低电路效率，还容易干扰周边器件工作。因此仅适合中频、中高压、对效率要求不极致的场景。

2. 硅基肖特基二极管（Si-SBD）：低压高频效率标杆

硅基肖特基的核心优势是超低正向压降、极速开关速度、无反向恢复损耗。在低压高频电路中，极低的导通压降可以大幅降低导通损耗，无反向恢复的特性彻底避免高频开关带来的尖峰损耗，是百kHz至MHz级低压电路的最优解之一。

其致命短板是耐压上限受限，无法突破200V，完全不适用于高压场景；同时反向漏电流偏大，高温环境下漏电流会快速上升，不仅增加静态损耗，还可能引发器件热失控，因此高温、高压场景需规避使用。

3. 碳化硅二极管（SiC-SBD）：高频高压全能王者

碳化硅二极管结合了前两者的核心优势，同时补齐所有短板：既有肖特基器件零反向恢复、超高频开关的特性，开关频率可达MHz甚至数十MHz；又具备远超硅基器件的高耐压、高导热、低漏电流、耐高温性能，结温耐受范围更广，高温工况下损耗几乎无恶化。

唯一劣势是成本较高，相较于硅基器件价格溢价明显，主要用于对效率、频率、稳定性要求严苛的高端工业场景，普通民用低成本设备较少采用。

四、高频场景精准选型指南（按工况匹配）

高频选型核心逻辑：优先看耐压、再看频率、最后平衡效率与成本，结合实际电路工况精准匹配，避免性能过剩或参数不足。

1. 低压高频场景（电压＜200V、频率＞100kHz）

优选：硅基肖特基二极管

适配场景：低压开关电源、5V/12V/24V整流电路、无人机电源、消费电子快充、低压Buck/Boost高频变换电路。

选型理由：该场景下硅基肖特基超低导通压降的优势最大化，无高频反向恢复损耗，开关效率远超快恢复二极管，且成本远低于碳化硅二极管，性价比无可替代。无需担心耐压不足问题，是低压高频的最优解。

2. 中高压中频场景（200V~1200V、频率20~100kHz）

优选：快恢复二极管

适配场景：常规工业开关电源、工频升级款整流电路、普通PFC电路、家电变频电路、中频逆变设备。

选型理由：此工况频率适中，快恢复二极管的反向恢复损耗可控，不会产生严重发热与EMI问题；同时其高耐压、低成本、低漏电流的优势充分发挥，能够在满足电路性能的同时，严格控制设备成本，适合大规模量产的通用设备。

3. 高压超高频场景（＞600V、频率≥100kHz）

优选：碳化硅二极管

适配场景：高端PFC电路、光伏逆变、储能变流器、车载电源、高频工业逆变、服务器电源、航空航天电力设备。

选型理由：快恢复二极管在该工况下高频损耗过大、效率过低，无法满足高能效要求；硅基肖特基耐压不足无法适配。碳化硅二极管零反向恢复、超高频耐受、高温稳定、高压适配的特性，可大幅提升设备效率、降低温升、减小EMI干扰，是高压超高频场景的唯一优选。

4. 特殊高温、高可靠高频场景

无论电压高低，只要设备需要长期高温连续工作、高可靠性运行（如车载、工业户外设备），优先选用碳化硅二极管。其正温度系数特性、极低高温漏电流、高导热性能，可有效避免高温工况下的器件失效，大幅提升设备使用寿命。

五、高频选型避坑总结

1. 切勿混用替代：低压高频场景禁用快恢复二极管，会导致高频损耗剧增、电源效率偏低；高压场景严禁使用硅基肖特基，会直接击穿失效；

2. 频率阈值是关键：100kHz是硅基快恢复与高端高频器件的分水岭，超过100kHz的高压场景，直接放弃快恢复二极管；

3. 成本与性能平衡：民用低成本低压高频设备选硅基肖特基，通用工业中高压中频设备选快恢复二极管，高端高效、高压超高频设备必选碳化硅二极管；

4. 高温工况优先升级：高温环境下，硅基器件性能大幅衰减，即使是常规频率，高压场景也建议优先选用碳化硅二极管，保障稳定性。

六、结语

快恢复、肖特基、碳化硅三类二极管并非迭代替代关系，而是场景互补关系。快恢复二极管是中频高压的性价比基础，硅基肖特基是低压高频的效率优选，碳化硅二极管是高压超高频的高端标杆。在高频电路设计中，只有结合电压等级、工作频率、工作温度、成本预算四大维度精准选型，才能兼顾电路效率、稳定性与经济性，规避高频损耗、发热、干扰等常见问题。
