整流二极管有哪些重要参数?

　　整流二极管用于将交流电转换成直流电的半导体器件。二极管最重要的特性是它的单边性。在电路中，电流只能从二极管的正极流入，从负极流出。通常它包含一个带有两个端子的PN结，正极和负极。

　　P区的载流子是空穴，N区的载流子则是电子，在P区和N区形成一定的势垒。当施加的电压使P区相对于N区为正时，势垒减小，并且在势垒的两侧附近产生存储载流子，其可以通过大电流并具有低电压降(典型值为0.7V)，这被称为正向传导状态。

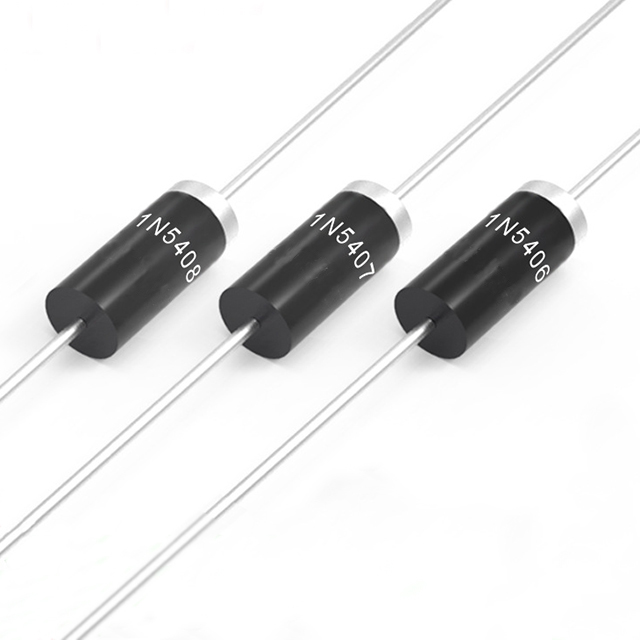

　　整流二极管一般是平面硅二极管，用于各种电源整流电路。选择整流二极管时，应考虑以下重要参数。

　　1.零偏置电容CO：指二极管两端电压为零时扩散电容和结电容之和。值得注意的是，由于制造工艺的限制，即使是同一类型的二极管，其参数也有很大的分散。手册中给出的参数通常是一个范围。如果测试条件改变，相应的参数也会改变。例如，1N5200系列硅模制整流二极管在25°C下测得的IR小于10uA，而在100°C下的IR小于500uA。

　　2.最大平均整流电流IF：指二极管在长期运行期间允许通过的最大平均正向电流。电流由PN结的结面积和散热条件决定。在使用过程中，应注意通过二极管的平均电流不应大于该值，并且应满足散热条件。例如，1N4000系列二极管的IF为1A。

　　3.反向恢复时间trr：指在规定负载、正向电流和最大反向瞬态电压下的反向恢复时间。

　　4.最大反向工作电压VR：指二极管两端允许施加的最大反向电压。如果大于该值，反向电流(IR)将急剧增加，二极管的单向导电性将受损，导致反向击穿。通常，将反向击穿电压(VB)的一半作为(VR)。例如，1N4001的VR为50V，1N4002-1n4006为100V、200V、400V、600V和800V，而1N4007为1000V

　　5.击穿电压VB：指二极管反向伏安特性曲线急剧弯曲点的电压值。当反向为软时，它是指给定反向泄漏电流条件下的电压值。

　　6.最大反向电流IR：二极管在最大反向工作电压下允许流过的反向电流。该参数反映了二极管的单向导电性。因此，电流值越小，二极管质量越好。

　　7.最大工作频率fm：正常情况下二极管的最高工作频率。它主要由PN结的电容和扩散电容决定。如果工作频率超过fm，二极管的单向导电性将不能很好地反映出来。例如，1N4000系列二极管的频率为3kHz。此外，快速恢复二极管用于高频交流电的整流，如开关电源。
