稳压二极管的伏安特性！

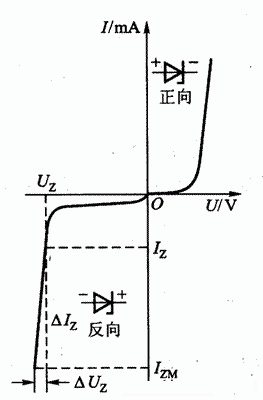

　　稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。稳压管在稳压设备和一些电子电路中获得广泛的应用。我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。如图画出了稳压管的伏安特性及其符号。

　　从稳压二极管的伏安特性曲线上可以确定稳压二极管的参数。

　　1.稳定电压Vz --在规定的稳压管反向工作电流IZ下，所对应的反向工作电压。

　　2.动态电阻rz--其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。 Rz愈小，反映稳压管的击穿特性愈陡。

　　rz=△Vz /△Iz

　　3.最大耗散功率 PzM --稳压管的最大功率损耗取决于PN结的面积和散热等条件。反向工作时，PN结的功率损耗为 Pz=VzIz，由 PzM和Vz可以决定Izmax。

　　4.最大稳定工作电流IzMAX 和最小稳定工作电流IzMIN --稳压管的最大稳定工作电流取决于最大耗散功率，即Pzmax =VzIzmax 。而Izmin对应VzZmin。 若Iz

　　5.稳定电压温度系数 αVZ--温度的变化将使Vz改变，在稳压管中，当|Vz|>7 V时，Vz具有正温度系数，反向击穿是雪崩击穿。

　　当|Vz|<4V时， VzZ具有负温度系数，反向击穿是齐纳击穿。

　　当4V<|Vz| <7V时，稳压管可以获得接近零的温度系数。这样的稳压二极管可以作为标准稳压管使用。

　　稳压管的主要参数如下：

　　(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。对于同一型号的稳压管来说，稳压值有一定的离散性。

　　(2)稳定电流Iz 稳压管工作时的参考电流值。它通常有一定的范围，即Izmin——Izmax

　　(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。通常工作电流越大，动态电阻越小，稳压性能越好。

　　(4)电压温度系数 它是用来说明稳定电压值受温度变化影响的系数。不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。稳压值低于4v的稳压管，稳定电压的温度系数为负值;稳压值高于6v的稳压管，其稳定电压的温度系数为正值;介于4V和6V之间的，可能为正，也可能为负。在要求高的场合，可以用两个温度系数相反的管子串联进行补偿(如2DW7)。

　　(5)额定功耗Pz 前已指出，工作电流越大，动态电阻越小，稳压性能越好，但是最大工作电流受到额定功耗Pz的限制，超过P2将会使稳压管损坏。 选择稳压管时应注意：流过稳压管的电流Iz不能过大，应使Iz≤Izmax，否则会超过稳压管的允许功耗，Iz也不能太小，应使Iz≥Izmin，否则不能稳定输出电压，这样使输入电压和负载电流的变化范围都受到一定限制。
