瞬态电压抑制二极管种类及工作原理简介！

　　在电路保护方案的设计过程中，会发现许多电子工程师会选择瞬态电压抑制二极管来保护电路免受浪涌和过电压的影响。例如，为了保护汽车电子设备的12V直流电源线，建议选择车辆级瞬态电压抑制二极管SM8S33A，单向，DO-218AB封装，工作电压33V，击穿电压36.7V-40.6V，钳位电压53.3V，泄漏电流10uA，符合AEC-Q101标准，可通过ISO 7637-2和ISO 16750测试标准。

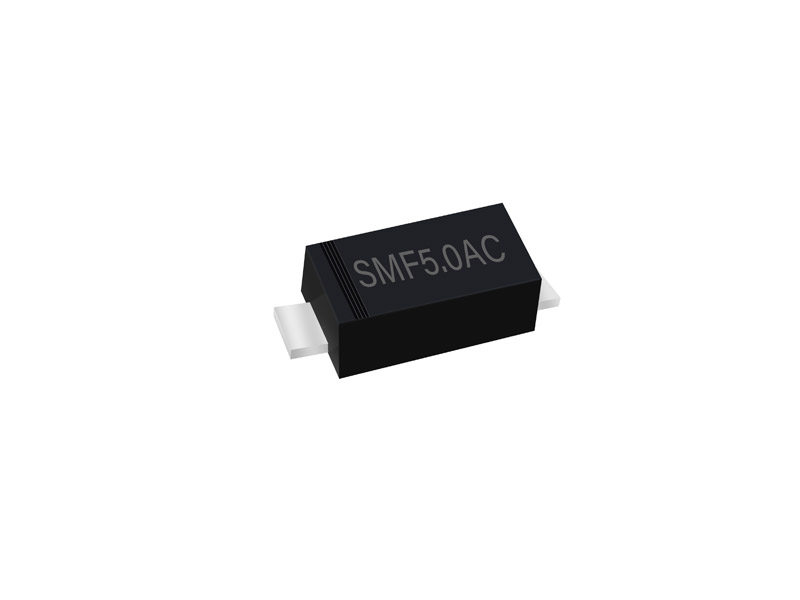

　　瞬态电压抑制二极管是一种固态PN结二极管，专门设计用于消除对敏感半导体和电路的突然或瞬态过电压影响。瞬态电压抑制二极管是一种钳位器件，因此每当感应电压超过雪崩击穿电压时，它将吸收过电压事件的多余能量，然后在过电压状态后自动复位。齐纳二极管也可以用于过电压/瞬态保护，但它不如瞬态电压抑制二极管那样坚固，因为齐纳二极管是为整流和电压调节而设计的。

　　瞬态电压抑制二极管的类型：

　　瞬态电压抑制二极管可分为两种类型。一个是单向的，另一个是双向的。

　　与任何其他雪崩二极管一样，单向瞬态电压抑制二极管用作正向电路中的整流器，单向二极管可以承受非常大的峰值电流。单向TVS二极管的符号如下图所示，与齐纳二极管非常相似。

　　另一方面，双向瞬态电压抑制二极管可以由彼此串联的两个相反的雪崩二极管表示。这些二极管与要保护的设备或电路并联。与符号不同，这些二极管是作为单个部件制造的。双向TVS二极管的符号如下图所示。

　　TVS瞬态抑制二极管的工作原理

　　TVS瞬态抑制二极管与待保护设备或电路并联。TVS器件专门设计用于在特定电压水平下击穿并传导大量电流而不会造成损坏。

　　在正常电压条件下，TVS瞬态抑制二极管开路，但存在少量泄漏电流。当正常电压超过一定水平时，TVS瞬时抑制二极管结雪崩，导致过电压从受保护电路分流并通过TVS二极管。当过电压消失时，设备将自动复位。
