肖特基二极管的4大特性！

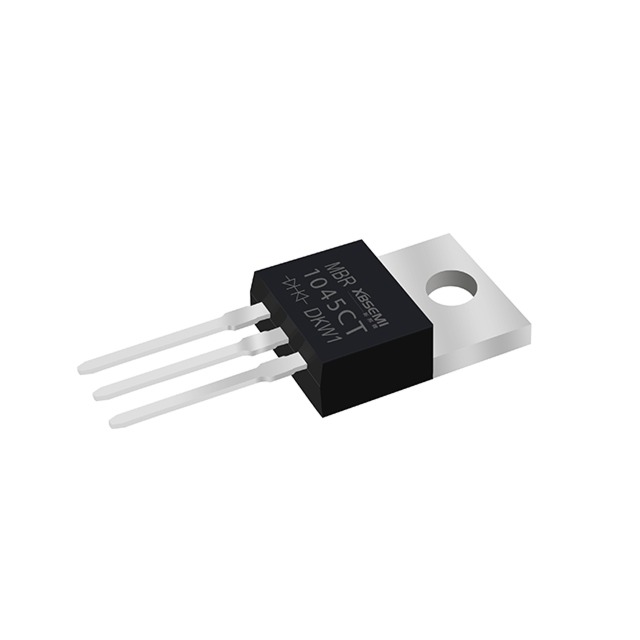

　　肖特基二极管是一种重要的电子元件。因为它在保护电路方面起着重要作用，重要到不可或缺。我们都知道，在选择肖特基二极管时，主要要看它的正向导通压降、反向耐压、反向漏电流等。

　　然而，我们很少知道在不同电流、反向电压和环境温度下它们之间的关系。在电路设计中了解这些关系对于选择合适的肖特基二极管非常重要，尤其是在功率电路中。了解它的特性使我们更容易使用它。下面的文章将带您探索肖特基二极管的神秘特性。

　　1、 肖特基二极管漏电流与环境温度的关系

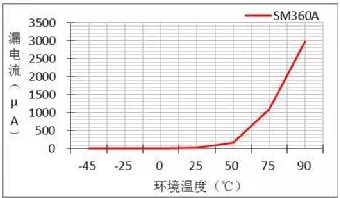

　　事实上，对肖特基二极管漏电流影响最大的因素是环境温度，这是在额定反向电压下测量的关系曲线。可以看出，温度越高，漏电流越大。

　　此时的漏电流是导致肖特基二极管外壳在额定电流下达到125℃的两个主要因素之一。只有降低反向电压和正向导通电流，才能降低肖特基二极管的工作温度。

　　2、 正向导通压降与导通电流的关系

　　当在肖特基二极管的两端施加正向偏置电压时，内部电场区域变窄，大的正向扩散电流可以通过PN结。

　　只有当正向电压达到一定值(这个值被称为“门槛电压”，锗管大约为0.2V，硅管大约为0.6V)，肖特基二极管才能真正导通。

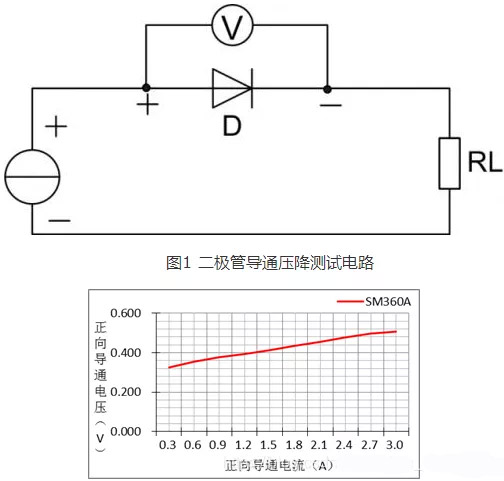

　　但是肖特基二极管的导通压降是恒定的吗?它和正向扩散电流之间的关系是什么?在室温下，通过下图中的测试电路测试SM360A肖特基二极管的导通电流和导通压降之间的关系，可以得到所示的曲线关系：正向导通压降与导通电流成正比，其浮动压差为0.2V。

　　虽然从轻负载通电电流到额定通电电流的电压差仅为0.2V，但对于功率肖特基二极管而言，它不仅影响效率，还影响肖特基二极管的温升。因此，如果价格条件允许，尽量选择导通压降小、额定工作电流为实际电流两倍的肖特基二极管。

　　3、 肖特基二极管漏电流与反向电压的关系

　　当在肖特基二极管两端施加反向电压时，其内部电场面积变宽，通过PN结的漂移电流变小，形成我们所说的漏电流。

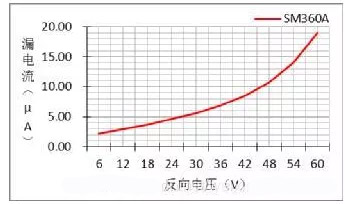

　　漏电流也是评估肖特基二极管性能的重要参数。肖特基二极管的大漏电流不仅增加了其自身的温度，还影响了其功率电路的效率。不同反向电压下的漏电流不同。其关系如下：反向电压越大，漏电流越大，肖特基二极管在常温下的漏电流可以忽略不计。

　　4、 正向传导压降与环境温度的关系

　　在我们的产品开发过程中，高低温环境对电子元器件的影响是产品稳定运行的最大障碍。

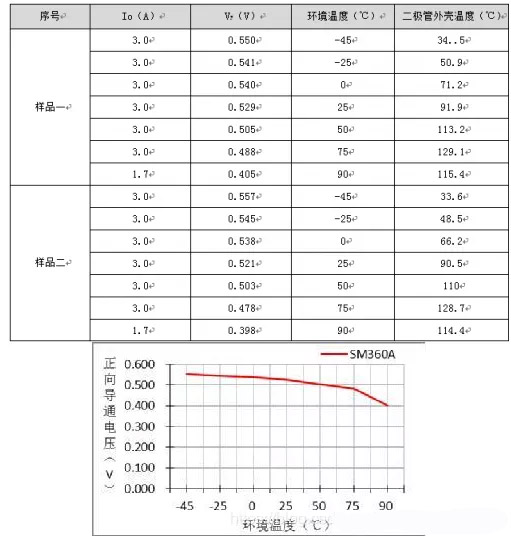

　　环境温度对大多数电子元件的影响无疑是巨大的，肖特基二极管也不例外。通过SM360A在高低温环境下的测量数据表的关系曲线，我们可以知道肖特基二极管的传导压降与环境温度成反比。

　　尽管在-45℃的环境温度下，传导压降最大，但它不会影响肖特基二极管的稳定性，但当环境温度为75℃时，外壳温度已超过数据手册中给出的125℃，因此二极管必须在75℃时减额。这就是为什么开关电源需要在某个高温点降额的原因之一。
