什么是二极管限幅电路?二极管限幅电路原理分析?

　　在某些电路中，交流信号用于特定的电平。对于该电平交流输入信号被限制在特定值。用于将信号限制到指定值的电路称为二极管限幅电路。

　　二极管限幅电路由一个或多个二极管组成，一般与输入信号并联，主要用于限制或切断输入信号。二极管限制电路的输出取决于二极管的方向和输入信号。

　　在某些电路中，只有一半的波被限制，因此二极管被连接到输入交流电源。但是，如果您想限制一个完整的信号或正弦波的两半，请使用两个二极管。

　　二极管限幅电路的例子：半波整流电路是一个非常典型的例子。当二极管正向偏置时，任何低于0的电压都将被切断。类似地，当二极管反向偏置时，高于0的任何电压都将切断。

　　二极管限幅电路原理分析

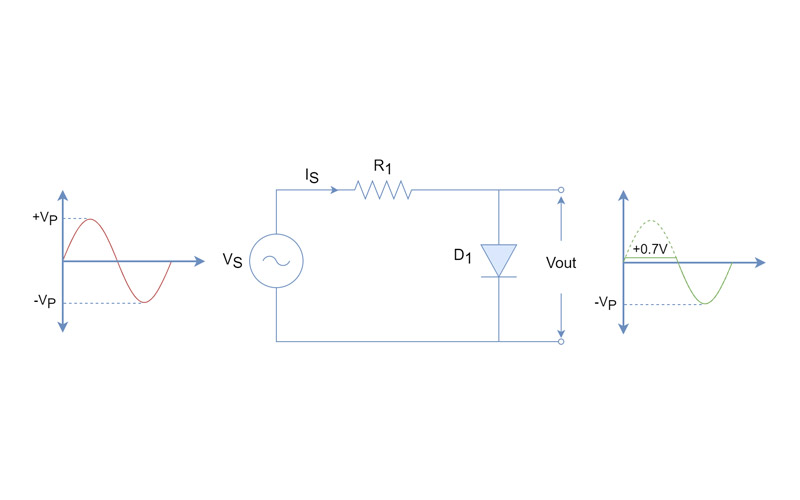

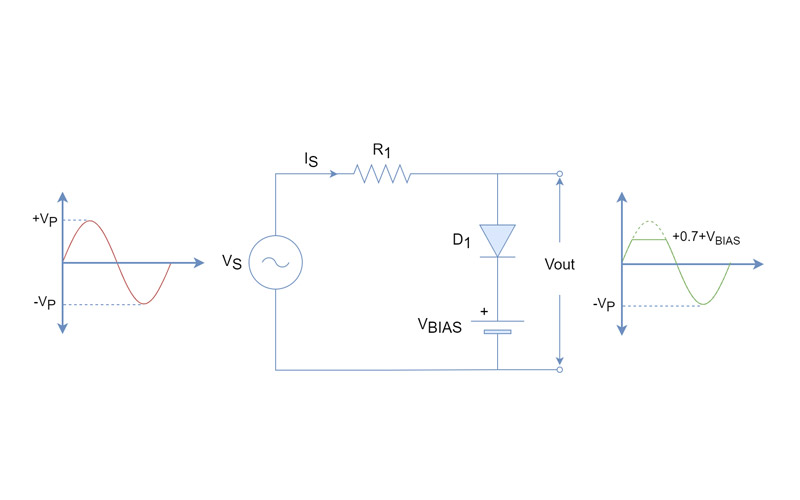

　　正向二极管限流电路

　　在下图中，您可以看到二极管连接到输入交流信号，因为输入信号的正部分通过二极管，二极管处于正偏置状态。

　　在正半周期中，二极管将不导通，直到输入电压达到约0.7V。一旦二极管开始导通，无论输入电压如何，二极管上只会有正向压降。输出波形的正半周期描述了这一点。

　　在负半周期期间，二极管保持反向偏置(开路)，整个输入信号出现在二极管两端。这种电路仅在正周期期间切断输入信号，即，高于+0.7V的任何电压都将被切断。

　　正向二极管限幅电路仅限幅输入正弦信号的正半周。

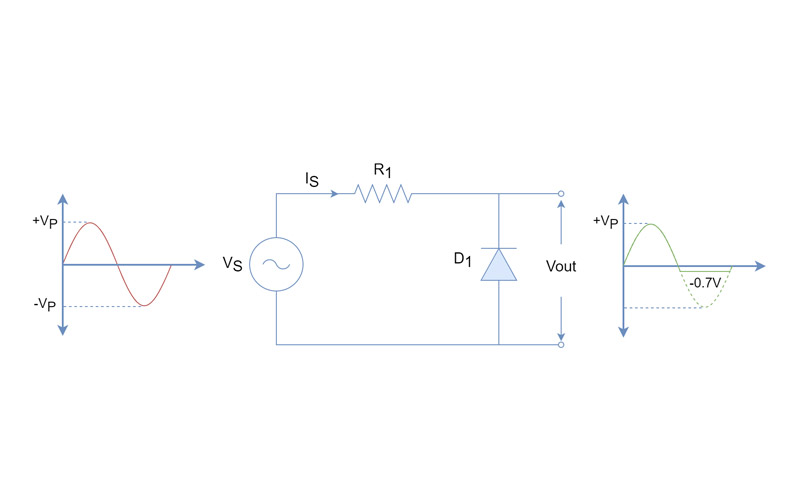

　　负向二极管限幅电路

　　当二极管的方向改变时，它将与正向二极管限幅电路相反。以下限幅电路仅在负周期内限制电压。工作原理与正向二极管限幅电路的描述相同，但二极管偏置相反。负限幅电路将负电压限制在-0.7V，任何小于该值的值都将被切断。

　　正负周期限幅电路

　　正负限幅电路的组合是在两个周期中限制电压的限幅电路。二极管反向并联排列，其中一个导通，另一个保持开路。

　　在正半周期期间，二极管D1导通，D2保持开路。反向操作发生在负循环期间。输出波形在正半周期被限制为+0.7V，在负半周期被限定为-0.7V。
