晶体管保姆级教程：从“半导体”到“开关”的物理魔法

很多人觉得晶体管晦涩难懂，公式复杂、原理抽象，但实际上它是电子世界最基础、最神奇的“物理魔法”。小到蓝牙耳机、手机，大到电脑、服务器、工业设备，所有电子产品的核心运算、控制、通电断电，全部依赖晶体管。

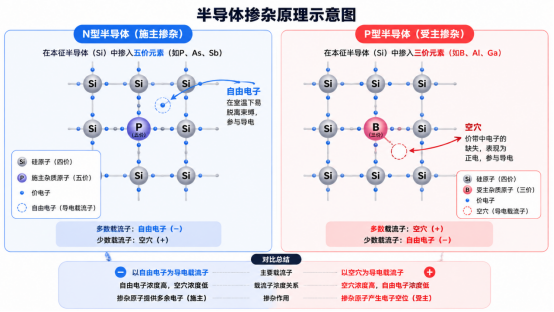

二、半导体的核心魔法：掺杂工艺（从“不导电”到“可导电”）

纯净的硅是完美的晶体结构，电子被牢牢束缚，几乎不导电，没有任何实用价值。而工业中使用的半导体，全部经过了掺杂处理，这是晶体管诞生的关键步骤。

简单来说，掺杂就是在纯净硅晶体中，掺入微量的其他元素，人为制造“自由电荷”，分为两种核心类型：

1. N型半导体（负电型）

在硅中掺入磷、砷等五价元素，这类元素比硅多一个外层电子。多余的电子无法被晶体结构束缚，成为自由电子，可以自由移动导电。因为载流子是带负电的电子，所以叫N型半导体。

2. P型半导体（正电型）

在硅中掺入硼、铝等三价元素，这类元素比硅少一个外层电子，晶体结构中会形成一个空穴。空穴可以理解为“电子空位”，周边电子可以填补空位，宏观上相当于空穴在移动，等效带正电，因此叫P型半导体。

重点总结：N型靠电子导电，P型靠空穴导电，两者本身都只是单向导电的改性半导体，单独使用无法实现开关功能，只有将P型和N型拼接，才能诞生核心结构PN结。

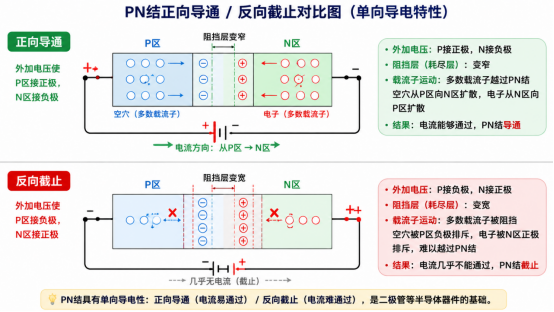

三、晶体管核心内核：PN结与单向导电性

将一块P型半导体和一块N型半导体紧密结合，接触面就会形成PN结，这是二极管、晶体管的核心基础，也是电子设备最基础的“单向阀门”。

PN结的核心特性：单向导电。

1. 正向导通

给P型接正极、N型接负极，外部电压会抵消PN结内部的阻挡层，电子和空穴持续移动，电路接通，电流顺利通过。

2. 反向截止

给P型接负极、N型接正极，内部阻挡层变厚，电子和空穴无法移动，电路断开，几乎没有电流。

但PN结只能实现单向导通，无法实现“可控开关”——它要么通、要么断，不能用小信号控制大电流的通断。于是，真正的主角晶体管登场了。

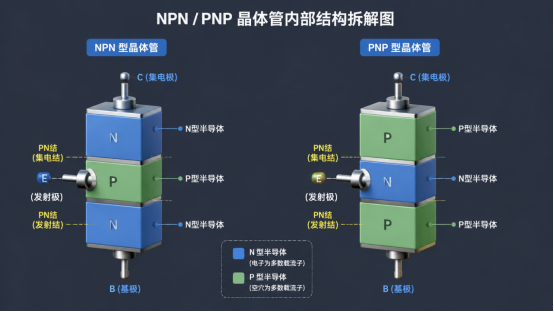

四、晶体管结构：三层半导体，两个PN结

晶体管的本质，就是三层半导体叠加、两个PN结组合的器件，主要分为两大类，结构对称、原理相通：

1. NPN型：N层-P层-N层（最常用，主流电路、芯片均使用）

2. PNP型：P层-N层-P层（多用于反向控制电路）

以最常用的NPN晶体管为例，它拥有三个极，对应三层半导体，也是电路接线的核心端口：

- 发射极（E）：负责发射自由电子，提供电流载体

- 基极（B）：中间的薄层半导体，是整个晶体管的“控制闸门”

- 集电极（C）：负责收集电子，承接主电路大电流

核心结构特点：基极非常薄、掺杂浓度极低，这是它能够实现“小信号控制大电流”的关键。

五、核心原理：晶体管如何实现“电子开关”？（保姆级拆解）

很多教程会直接讲放大原理，但对于零基础学习者，先懂开关，再懂放大是最高效的学习逻辑，而开关功能也是现代数字芯片的核心用途。我们依旧以NPN晶体管为例，拆解两种工作状态：

1. 截止状态（开关断开）

当基极B不加电压，或电压极低时，中间的PN结无法导通。发射极的电子无法穿过基极到达集电极，整个主电路（C-E极之间）没有电流。

此时的晶体管，相当于断开的电线，电路不工作，对应数字电路中的“0”状态。

2. 导通状态（开关闭合）

当基极B施加微小电压（达到导通阈值），基极PN结被激活，形成微小的基极电流。这股小电流会“打通”三层半导体的通道，让发射极大量电子快速流向集电极，主电路（C-E极之间）形成大电流。

此时的晶体管，相当于闭合的开关，电路正常工作，对应数字电路中的“1”状态。

核心魔法总结：用基极的微小电流（控制信号），控制集电极和发射极之间的大电流（工作信号）通断。

没有基极信号，开关绝对断开；有基极信号，开关瞬间闭合，这就是数字电路0和1的由来，也是芯片运算的底层逻辑。

六、拓展：晶体管的两大核心功能（开关+放大）

晶体管并非只能做开关，它有两大核心功能，支撑了所有电子设备的功能实现：

1. 开关功能（数字电路核心）

这是CPU、内存、芯片的核心工作模式。数十亿个晶体管在芯片中快速切换导通、截止状态，通过0、1的组合，实现加减乘除运算、数据存储、指令执行。我们的手机扫码、电脑运行程序、网络传输数据，本质都是晶体管的高速开关切换。

2. 放大功能（模拟电路核心）

在特定偏置电压下，基极微小的电流变化，会被等比例放大为主电路的大电流变化。麦克风收录的微弱声音信号、天线接收的微弱电波信号，都会通过晶体管放大，最终变成耳机的清晰声音、手机的稳定信号。

简单区分：数字设备靠开关，模拟设备靠放大，一台完整的电子产品，正是两种功能的结合运用。

七、零基础通俗终极总结

为了方便大家彻底记住，用最直白的白话复盘全程：

1. 半导体是“可操控导电性”的特殊材料，是晶体管的基础；

2. 掺杂工艺让半导体拥有导电能力，P、N型拼接形成PN结，实现单向导电；

3. 晶体管是两层PN结、三层半导体的组合，拥有三个控制电极；

4. 核心逻辑：小电压/小电流控制大电流通断，实现电子开关；

5. 高速开关实现数字运算，电流放大实现信号增强，撑起整个电子世界。

所谓的半导体物理魔法，从来不是复杂的公式，而是人为操控电子的移动与停止，用最基础的物理特性，搭建起了现代科技的底层大厦。
