一、先搞懂：三极管基础认知

三极管是电子电路核心元件，本质是小电流控制大电流的开关/放大元件，所有三极管都有三个固定引脚，缺一不可：

B极（基极）：控制极，相当于开关的“按键”，小电流触发控制

C极（集电极）：输入极，承接主电流

E极（发射极）：输出极，释放主电流

根据内部半导体结构组合方式，三极管分为两大核心类型：NPN型、PNP型，二者结构对称、功能相反，这也是所有区别的根源。

二、一眼区分：符号+结构核心差异

新手最快的区分方法：看发射极E的箭头方向，这是行业通用万能辨别技巧，没有之一！箭头方向直接代表电流流动方向。

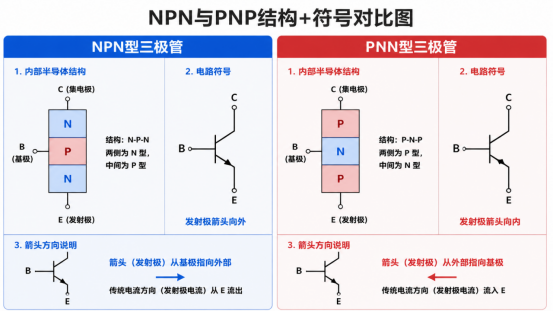

1、NPN三极管

内部结构：N型半导体+P型半导体+N型半导体，两层N、中间夹P

电路符号：发射极箭头向外（朝外指）

核心口诀：NPN箭头出，正向导通

2、PNP三极管

内部结构：P型半导体+N型半导体+P型半导体，两层P、中间夹N

电路符号：发射极箭头向内（朝里指）

核心口诀：PNP箭头进，反向导通

三、核心重点：导通条件+电位高低（必考）

两种三极管的导通逻辑完全相反，只要记住电位高低关系，就永远不会接错电路，硅管日常电路通用参数：导通压差0.7V左右，锗管0.2V（日常99%场景用硅管）。

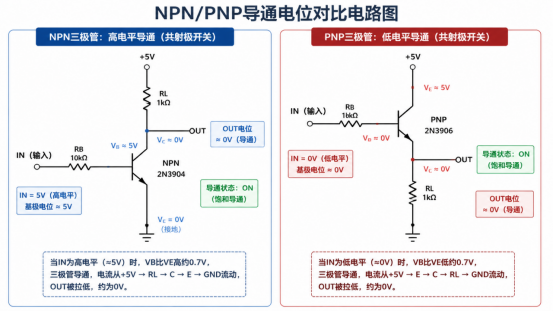

1、NPN三极管导通规则

导通核心：基极B电位高于发射极E（VB＞VE，压差≥0.7V）

放大工作状态电位排序：VC＞VB＞VE

通俗理解：高电平触发导通，B极给高电压，三极管接通，电流从C极流向E极。

适用场景：常用在负极接地、正极供电的常规电路，是最常用的三极管类型（如8050）。

2、PNP三极管导通规则

导通核心：发射极E电位高于基极B（VE＞VB，压差≥0.7V）

放大工作状态电位排序：VE＞VB＞VC

通俗理解：低电平触发导通，B极给低电压/接地，三极管接通，电流从E极流向C极。

适用场景：常用在正极接地、负极供电或高端控制电路（如8550）。

四、关键区别：电流流动方向（彻底搞懂）

电流方向遵循电路通用规则：从高电位流向低电位，两种三极管电流路径完全相反，结合箭头即可快速记忆：

NPN电流路径

触发电流（小电流）：B极 → E极 主电流（大电流）：C极 → E极 总结：电流从C、B流入，E流出

PNP电流路径

触发电流（小电流）：E极 → B极 主电流（大电流）：E极 → C极 总结：电流从E流入，C、B流出

五、三种工作状态（实操必备）

不管NPN还是PNP，三极管只有三种工作状态，日常电路只用到截止、导通（饱和）、放大三种模式，新手重点掌握开关状态（截止+饱和）即可。

1、截止状态（断开）

NPN：VB-VE＜0.7V，B极无高电平，电路完全断开，无电流 PNP：VE-VB＜0.7V，B极无低电平，电路完全断开，无电流

2、饱和导通状态（全开，开关模式）

NPN：VB＞VE，压差达标，C-E极完全导通，大电流通过 PNP：VE＞VB，压差达标，E-C极完全导通，大电流通过

3、放大状态（信号放大）

基极小电流变化，精准控制集电极大电流变化，主要用于音频、信号放大电路，日常开关电路极少用到。

六、终极总结：一页对照表+万能口诀

1、NPN与PNP核心区别对照表

2、万能记忆口诀

NPN外箭高电平通，C到E流电位递减 PNP内箭低电平通，E到C流电位递减

七、新手常见误区避坑

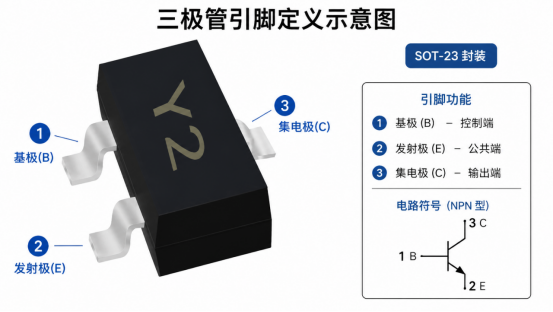

误区1：分不清引脚顺序。TO-92封装三极管正面朝自己，引脚从左到右大多为E、B、C，可结合万用表复测确认

误区2：压差不足不导通。硅管必须保证0.7V左右压差，电压过低三极管处于半导通状态，电路工作异常

误区3：随意替换型号。NPN和PNP不能直接互换，互换后电路逻辑完全相反，无法正常工作

写到最后：NPN和PNP本质就是一对反向工作的开关，不用死记复杂原理，记住「箭头方向、导通电平、电位排序」三个核心点，就能搞定99%的入门电路应用。
