在电子电路设计中，二极管是最基础的半导体器件，但不同类型二极管的分工天差地别。很多硬件工程师、电子爱好者常会混淆ESD静电保护二极管和普通二极管（整流/开关二极管），看似外观相近、同为PN结结构，却在电路中承担完全不同的职责，用错极易导致设备静电击穿、信号失真、电路烧毁等问题。

简单来说，ESD二极管是电路的“贴身保镖”，主打瞬时静电防护；普通二极管是电路的“通行闸门”，主打常规导电、整流、稳压。二者的核心差距可精准概括为快、准、狠三大维度，下面结合原理、性能、场景逐一拆解，清晰区分二者的本质区别。

一、快：响应速度天差地别，毫秒与纳秒的代际差距

“快”是ESD二极管最核心的优势，也是其适配静电防护的核心底气，二者的速度差距不在同一量级。

普通二极管的设计核心是稳定单向导通、整流降压，追求的是常态工作的稳定性，而非瞬时响应速度。常见的普通整流二极管、开关二极管，响应速度多在微秒（μs）级，部分低速型号甚至达到毫秒级。面对持续的工频电流、常规信号导通完全够用，但静电放电的持续时间仅为纳秒级，普通二极管的响应速度完全跟不上，来不及导通泄放，静电高压就已击穿后端精密芯片。

而ESD二极管是专为瞬时瞬态高压防护优化的器件，通过特殊的PN结掺杂工艺和结构设计，摒弃了普通二极管的冗余结构，响应时间普遍小于1ns，可精准捕捉瞬间爆发的静电脉冲。哪怕是人体静电、设备插拔产生的纳秒级瞬态高压，都能在损伤电路前快速导通，完成电荷泄放。

二、准：工作逻辑精准分区，各司其职不干扰电路

“准”体现在二者的工作原理、导通阈值、电路适配性上，精准适配不同工作场景，互不兼容、不可替代，核心差异集中在导通逻辑和结电容特性。

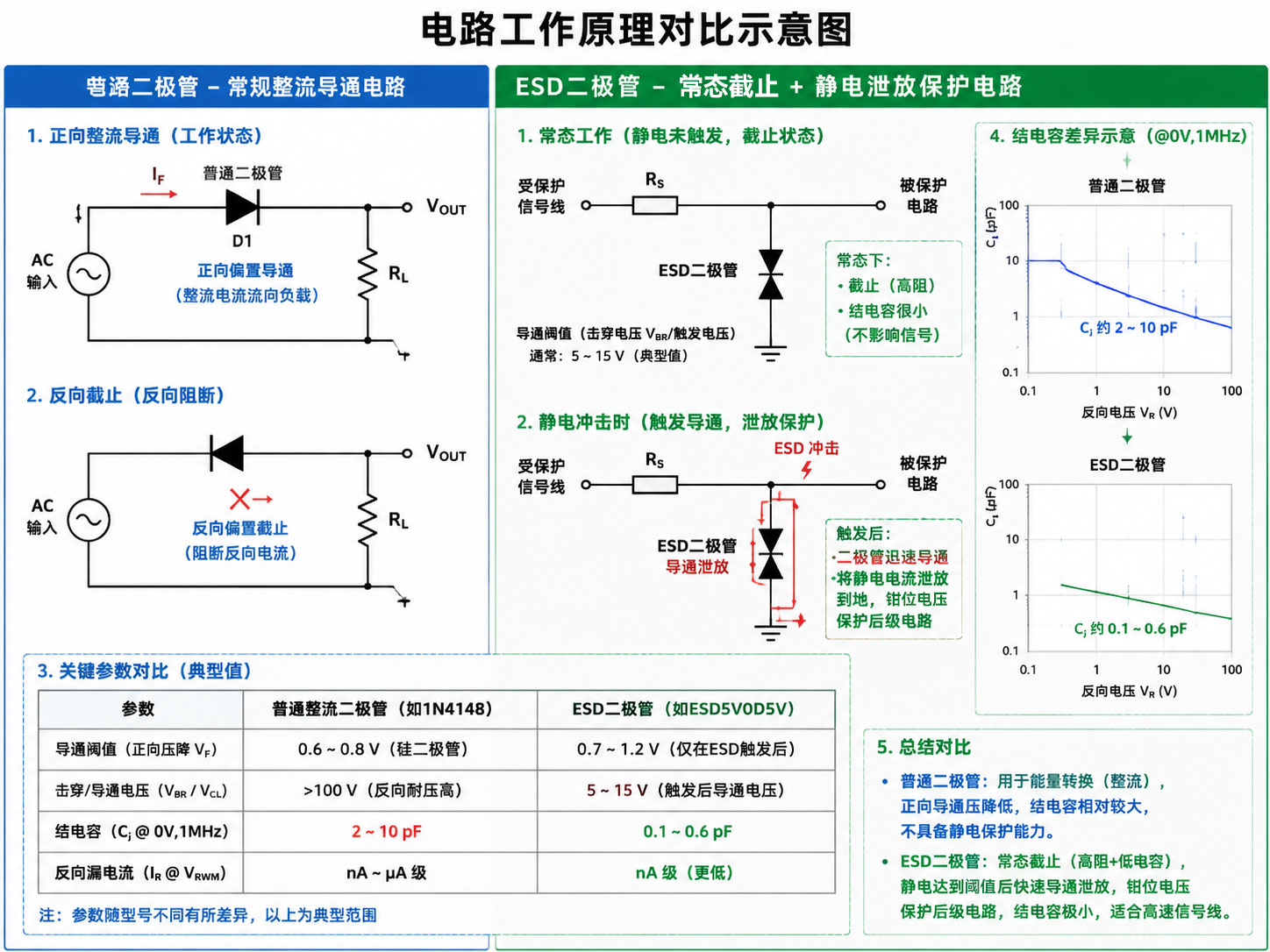

普通二极管的核心逻辑是常态单向导通、反向截止。正向电压达到导通阈值（硅管约0.7V）即可稳定导通，实现电流整流、信号传输；反向耐压达标时持续截止，仅承担常规电路调控作用。其结电容偏大，多在几十pF至几百pF，适合电源整流、低频开关电路，但若用于高频信号电路，会产生严重的信号衰减、波形畸变，破坏信号完整性。

ESD二极管的核心逻辑是常态绝缘、瞬态精准导通。正常工作电压下，它保持高阻截止状态，零干扰串联在信号线路中，不影响电路正常工作；只有当线路出现超出阈值的静电高压、瞬态浪涌时，才会精准触发反向软击穿，瞬间打开泄放通道。同时ESD二极管采用低电容优化设计，结电容极低（普遍0.2pF~3.5pF），几乎不影响高频、高速信号传输，完美适配USB、HDMI、射频等高频接口电路。

三、狠：防护能力极致高效，泄放彻底、耐压可控

“狠”是ESD二极管的防护核心，指泄放能力强、箝位精准、抗冲击性好，面对静电高压一击泄空，且自身不损坏，这是普通二极管完全不具备的特性。

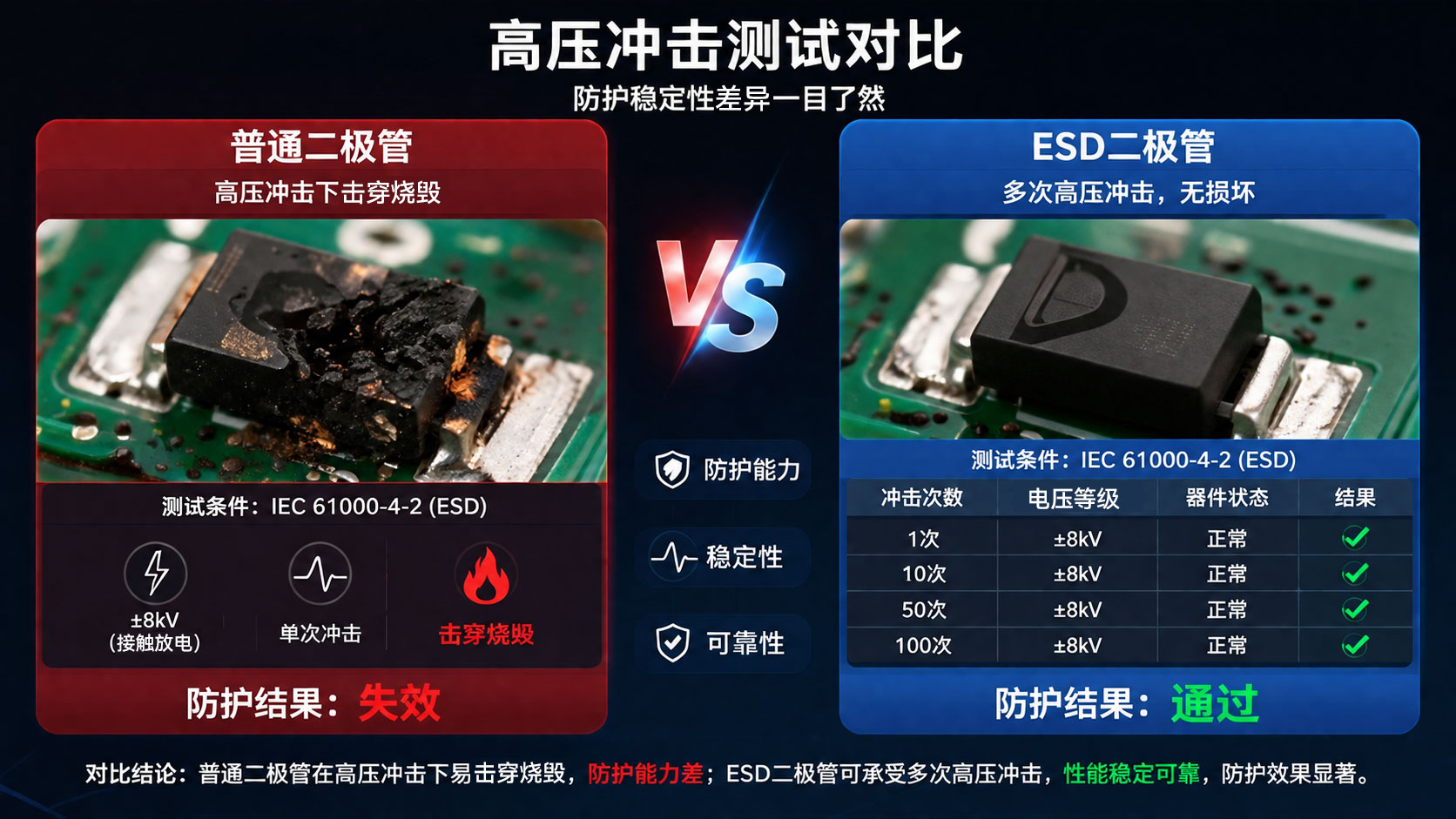

普通二极管无专项防护能力，反向击穿是不可逆破坏性击穿。当线路瞬态高压超过其反向耐压值时，普通二极管会直接击穿烧毁、短路失效，不仅无法保护电路，还会自身损坏引发二次电路故障，完全无法应对频繁、突发的静电冲击。其设计初衷仅为常规电能转换，从未考虑瞬态高压防护场景。

ESD二极管采用可控软击穿工艺，击穿过程可逆、无损伤。遭遇静电高压时，可瞬间将高压箝位在芯片安全工作电压范围内，同时以极低阻抗将静电电荷快速导入大地，彻底清空瞬态能量。单次可承受数千伏静电冲击，且可反复防护、不易损坏，耐压值精准可控，既能拦截高压静电，又不会影响电路正常电压运行，精准守住电路安全底线。

四、核心差异总结与选型指南

为方便快速区分与选型，将二者核心差异汇总，精准匹配电路需求：

1. 核心功能差异：普通二极管主打整流、单向导电、低频开关；ESD二极管主打静电防护、瞬态浪涌抑制，无常规导电调控功能。

2. 性能参数差异：普通二极管响应慢、结电容大、反向击穿不可逆；ESD二极管纳秒级响应、超低结电容、可逆软击穿、可反复防护。

3. 应用场景差异：普通二极管用于电源整流、低频电路开关、稳压限流；ESD二极管用于手机、主板、接口、射频等高频精密电路的静电防护。

结尾总结

归根结底，普通二极管是电路的“功能器件”，负责电路正常工作的电能、信号调控；ESD二极管是电路的“防护器件”，专为应对突发静电风险而生。二者“快、准、狠”的三大差异，决定了选型逻辑：常规整流导电选普通二极管，高频精密电路、接口防静电必须选ESD二极管，按需选型才能兼顾电路稳定性与安全
