在电路设计、开关电源、电机驱动、信号放大等场景中，MOS管是最常用的功率半导体器件。绝大多数硬件工程师、电子爱好者都会遇到一个经典困惑：同样是MOS管，为什么有的上电就通，有的需要给电压才通？

这其实就是耗尽型MOS管与增强型MOS管的本质区别。网上很多资料参数繁杂、概念晦涩，让人越看越乱。其实二者的差异完全可以用一句话概括：增强型是“常闭开关”，没电不通；耗尽型是“常开开关”，没电也通。

一、核心本质：零栅压状态定胜负

区分增强型与耗尽型MOS管，不需要记复杂参数，唯一核心判断标准是：当栅极和源极电压相等（VGS=0，栅极不加任何控制电压）时，管子的导通状态。

增强型MOS管属于常闭型器件。在VGS=0的状态下，漏极和源极之间没有导电通道，管子处于截止状态，电流无法通过。想要让管子工作、实现导通，必须在栅极施加足够的控制电压，主动生成导电沟道。

耗尽型MOS管属于常开型器件。在VGS=0的状态下，漏源之间本身就存在稳定的导电沟道，管子天然处于导通状态，电流可以正常流通。想要关闭管子，反而需要施加反向栅极电压，耗尽沟道内的导电载流子，切断导通路径。

通俗生活化类比：增强型是需要手动解锁的门禁，默认关闭，通电解锁才能通行；耗尽型是默认敞开的通道，全程畅通，需要人为封堵才能切断通行。

二、物理结构：读懂构造就懂所有特性

两种MOS管的外部引脚定义完全一致，均为栅极G、源极S、漏极D，核心差异源于出厂制造工艺不同，导致导电沟道的初始状态天差地别，这也是所有电气特性差异的底层根源。

2.1 增强型MOS管：电压造沟道，无压即断路

增强型MOS管的衬底经过特殊掺杂工艺，出厂时完全没有原生导电沟道。栅极无电压时，衬底载流子无法定向移动，漏源两极相互绝缘，电路保持断开。

以最常用的N沟道增强型MOS管为例，当栅极施加正向电压后，栅极电场会持续吸引衬底中的自由电子，在漏源极之间逐步聚集形成一条薄薄的导电沟道。随着栅极电压不断增大，沟道宽度持续拓展、导电能力不断“增强”，漏极电流随之提升，这也是“增强型”名称的由来。

2.2 耗尽型MOS管：天生有沟道，负压断通路

耗尽型MOS管在制造过程中，通过离子注入工艺提前在漏源极之间预制了永久导电沟道。无需外加任何栅极电压，沟道天然存在，零栅压状态下即可稳定导通。

它的工作逻辑与增强型完全相反：施加正向栅极电压时，沟道载流子数量增多，导电能力进一步提升；施加反向负电压时，电场会排斥、清空沟道内的导电电子，逐步“耗尽”导电粒子，让沟道变窄、电流减小。当反向电压达到临界阈值时，沟道彻底消失，器件完全截止关闭。

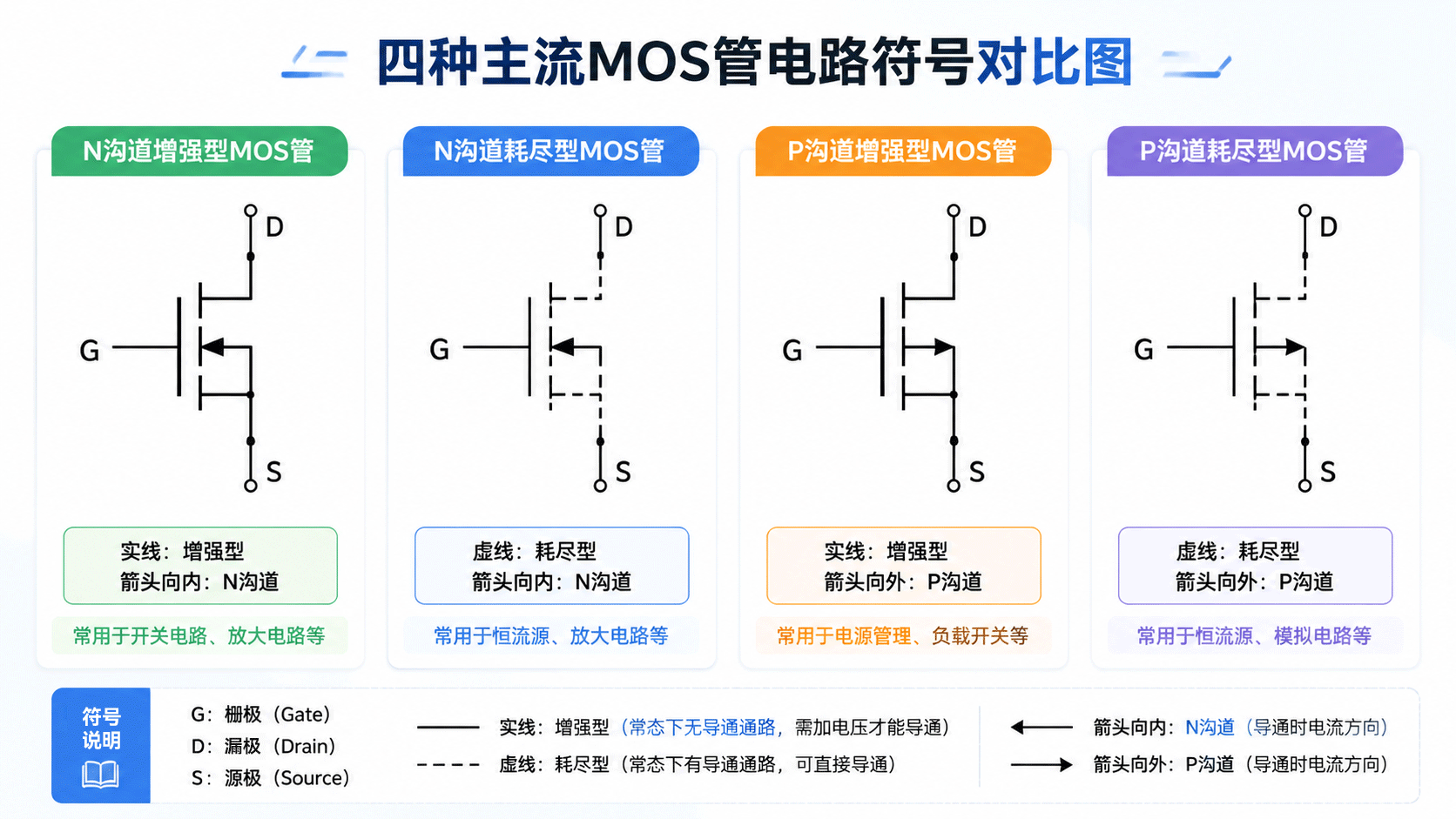

三、电路符号：图纸一眼识别的万能口诀

在阅读电路图、识别元器件时，无需查阅数据手册，仅凭器件符号即可快速区分两种MOS管，核心口诀简单易记：虚线增强，实线耗尽。

增强型MOS管的电路符号中，漏源极之间的通路为虚线。虚线的设计寓意直观，代表零电压状态下无真实导电沟道，通路是虚拟的，需要外加电压才能形成真实导通路径，对应其常闭特性。

耗尽型MOS管的电路符号中，漏源极之间的通路为实线。实线直接体现器件特性，代表出厂自带完整导电沟道，零电压下即可稳定导通，对应其常开特性。

搭配衬底箭头还可快速区分沟道类型：箭头向外为N沟道，箭头向内为P沟道，能够精准区分N沟道增强、N沟道耗尽、P沟道增强、P沟道耗尽四种常用MOS管。

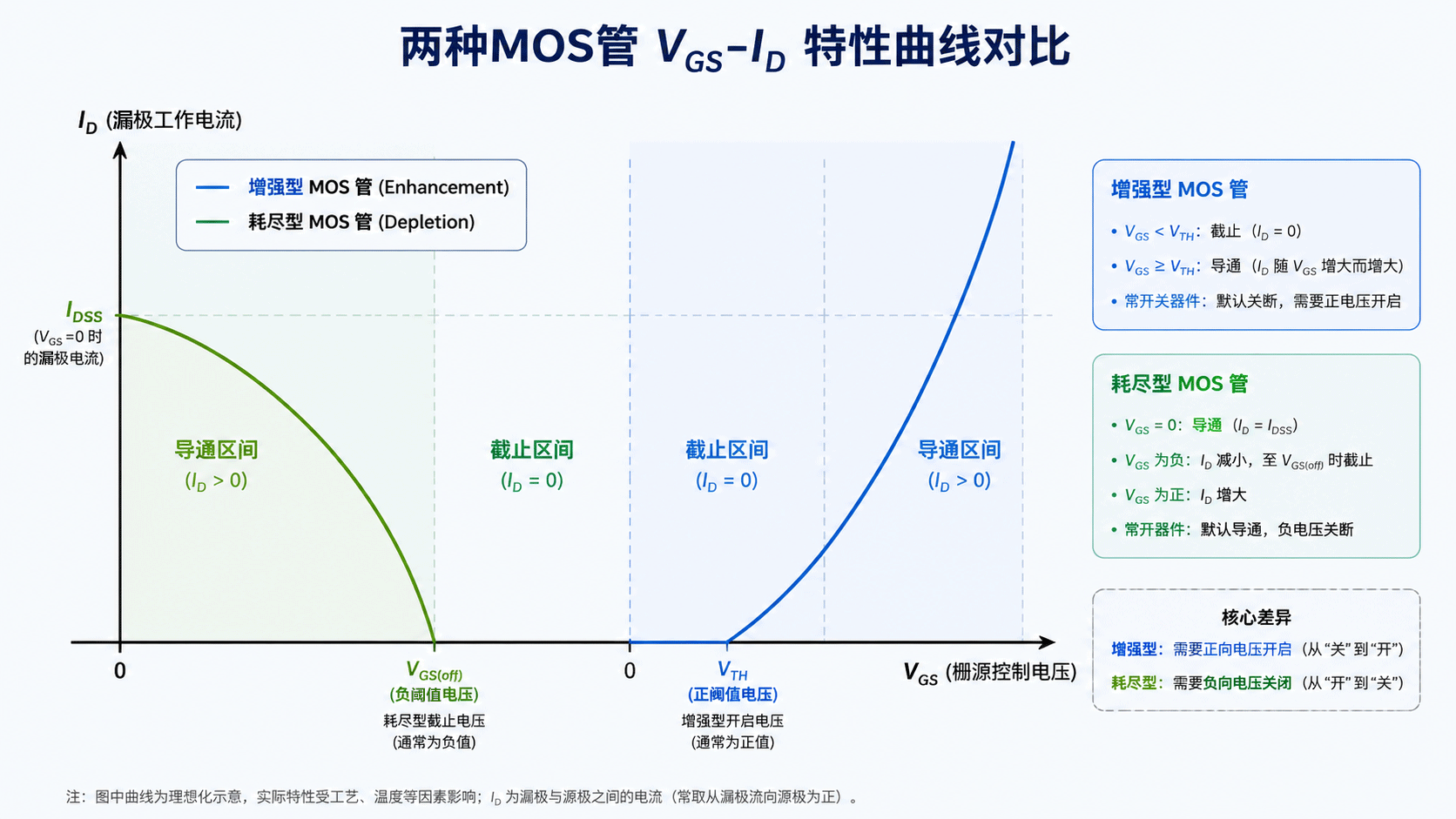

四、工作特性与控制逻辑深度解析

结构与符号的差异，最终落地为完全不同的电压控制逻辑，这也是电路选型的核心依据，下面以应用最广的N沟道MOS管为例详细说明。

4.1 增强型MOS管：单向可控，安全优先

增强型MOS管的控制逻辑极具规律性，核心特点是仅正向电压可控，无压必断。它拥有正向阈值电压，只有当栅源电压超过阈值数值时，才能感应生成导电沟道，实现器件导通。

若栅极电压为零或为负值，无论电压数值如何变化，都无法形成导电沟道，器件始终保持截止状态。这种特性让它具备天然的安全性，上电默认关闭，不会出现误导通、误动作的情况，完美适配各类开关控制场景。

4.2 耗尽型MOS管：全域可控，灵活度更高

耗尽型MOS管的控制范围更广，核心特点是正、零、负电压全域可控，无压导通。它的关断阈值电压为负值，零栅压下处于满导通状态，导通性能最优。

正向栅压可进一步强化导电能力，提升导通电流；小幅反向负压可逐步耗尽沟道载流子，精准降低导通电流；当负压达到关断阈值时，器件彻底截止。这种双向可调的特性，让它特别适合需要连续调节电流、电压的模拟电路场景。

五、应用场景：为什么90%电路都用增强型？

很多人疑惑：耗尽型MOS管电压控制范围更广、可调性更强，为何工业电路、民用设备中绝大多数MOS管选型都是增强型？核心原因是工作安全性与场景适配性，二者分工明确、各司其职。

5.1 增强型MOS管：通用开关首选

增强型MOS管“无压截止、上电关闭、受控导通”的特性，完美规避了电路上电瞬间的误导通风险，系统稳定性、安全性极高，是数字电路、开关电路的绝对主流选型。

它广泛应用于各类开关控制场景，包括单片机IO口驱动、电源稳压开关、LED驱动、电机驱动、逆变电路、电池保护电路等，几乎覆盖所有数字开关、功率控制场景。

5.2 耗尽型MOS管：模拟小众专用

耗尽型MOS管零压导通、负压可调、电流连续可控的特性，决定了它不适合做常规开关，但在模拟信号处理场景具备不可替代的优势。它可以在无控制电压的基础工况下，通过小幅负压精准微调工作电流，实现高精度信号处理。

其典型应用场景包括射频信号放大、微弱信号检测、精密恒流源电路、模拟电压开关、负压调控电路等对参数精度、连续性要求极高的模拟电路。

六、全文核心总结

为方便快速记忆、实操选型，将两种MOS管的核心差异提炼为简单易懂的核心要点：

1. 状态本质：增强型为常闭器件，零栅压截止；耗尽型为常开器件，零栅压导通，这是二者最核心的区别。

2. 结构原理：增强型无原生沟道，电压增强导电能力；耗尽型自带原生沟道，负压耗尽导电载流子实现关断。

3. 符号识别：图纸识图口诀虚线增强、实线耗尽，搭配箭头方向即可精准区分所有类型MOS管。

4. 控制逻辑：增强型单向正向电压控制，安全稳定；耗尽型正负电压全域控制，调节灵活、精度更高。

5. 选型原则：数字开关、功率驱动、电源控制优先选增强型；模拟放大、精密恒流、信号检测场景专属选用耗尽型。

掌握以上核心逻辑，即可彻底厘清MOS管常开、常闭的底层谜题，轻松应对电路识图、器件选型、电路设计、故障调试等各类实操场景，规避电子设计中的常见误区。
