整流二极管该如何接线？

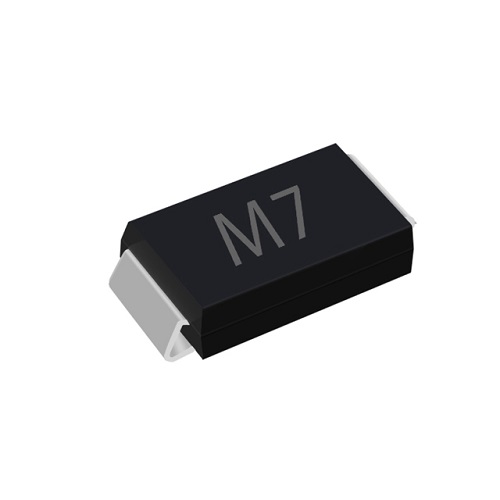

整流二极管(rectifierdiode)它是将交流电转换为直流电的半导体器件。

单向导电是二极管最重要的特征。

在电路中，电流只能从二极管的正负极流出。

整流二极管通常包括一个PN结，有两个两端。

P区域的载流子是空穴，N区域中的载流子是电子P区和N间隔形成一定的位基。

加上电压使P区相对N当区域为正电压时，位基降低，位基两侧附近产生存储载流子，可通过大电流降低电压(典型值为0.7V），它被称为正导通状态。

如果增加相反的电压以增加位垒，它可以承受高反向电压，并通过一个小的反向电流（称为反向泄漏电流），这称为反向阻塞状态。

整流二极管可以由半导体锗或硅制成。

硅整流二极管具有高击穿电压、低反向泄漏电流和良好的高温性能。

通常，高压大功率整流二极管是由高纯单晶硅制成的（当掺杂较多时，很容易反向击穿）。

该装置具有较大的结面积，可通过较大的电流（可达数千安），但工作频率不高，一般低于几十千赫。

整流二极管主要用于各种低频半波整流电路，如果需要全波整流，则需要连接成整流桥。

整流桥是将整流管密封在一个外壳中，分为全桥和半桥。

整个桥梁将连接的桥式整流电路的四个二极管密封在一起。

半桥是将四个二极管桥式整流的一半密封在一起。

两个半桥可以形成一个桥式整流电路，一个半桥也可以形成一个带有中央抽头的变压器全波整流电路。

在选择整流桥时，应考虑整流电路和工作电压。

整流桥作为一种功率元件，广泛应用于各种电源设备中。

其内部主要由四个二极管组成，以实现将输入交流电压转换为输出直流电压。

整流桥接线方法及接线图

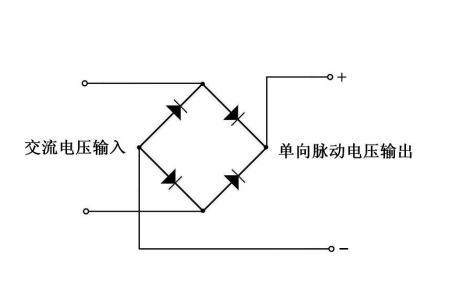

整流桥的连接方式主要分为两种，一种是实物产品与电路图的对应方式。

桥式整流电路的内部结构如上图所示。

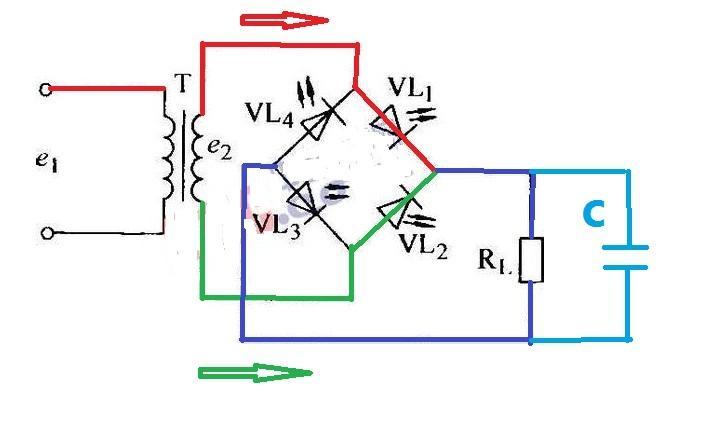

整流桥的第二种连接方式是电路中实物产品的连接方式。

一般来说，大多数电路现在使用高压整流。

整流桥前端为交流220V进入整流桥AC在交流端，负载电器的正极由正极直流输出连接，整流桥的负极通过负载电器的负极连接形成回路，从而完成整个电源整流路径。
