晶体二极管的正负极应该如何区分——新邦微

对于刚刚踏足半导体这个领域的工程师来说，晶体二极管在使用过程中要注意二极管的正、负极，万一放二极管的时候放反了，可能做好的样板或者产品不工作，如果这个二极管是用来整流的，整个样品或产品会因正负极错误而烧毁，后果非常严重。为了避免这样的后果，我们必须知道如何检查晶体二极管的正负极标志！

图中红色区域有4条横线的这一面都是正极，另一端是负极；不同的晶体二极管生产厂家也有不同的标识，上面是横线，也有两条横线，也有白色长方块的。但不管怎样，归纳出一条：正极这一面有明显的标志，而负极则无任何识别性标志。

除通过标志来识别晶体二极管外，还有一种更精确的方法来区分正负极，它是使用万用表来区别晶体二极管：现在万用表有指针和数字万用表，随着电子技术的发展，现在也很少用指针式万用表了，那么我们来看看数字万用表如何测试。

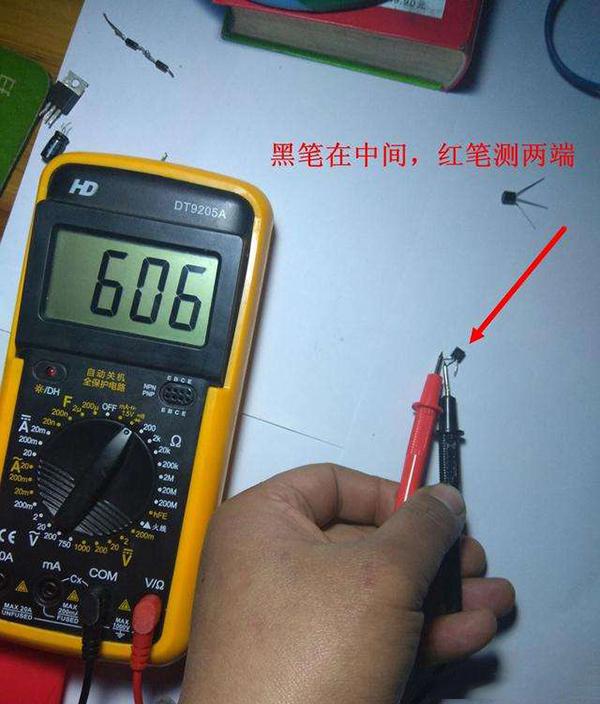

将万用表调至二极管档位，将它置于晶体二极管两侧，并查看显示屏幕的数值，如图所示。

一是屏幕显示为1，也就是阻值无限大，那么黑笔这一边就是正的，红色的这一面就是负极；

第二种是屏幕显示是600左右，是有数值的，还有的“滴滴滴”的响声，那么黑表笔这边就是负极，而红色表笔这边则是正极；还有最后一种情况，那就是怎么放数值都靠近0，说明这颗贴片二极管已经被击穿，无法再使用。

从上面区分晶体二极管正负极的方法中，我们就能知道，通过观察晶体二极管的外部标志区分是有缺点的，最好是用万用表进行区分。如果批量生产的话，那肯定不可能每一个贴片二极管都测试一次！为了避免这一问题，在采购贴片材料时，要注意挑选质量好、从事贴片二极管生产时间长的厂家。
