整流二极管的代换原则及参数指南!

　　整流二极管是一种可以将交流电转换成直流电的半导体器件。整流二极管广泛应用于各种电源整流电路中。在选择整流二极管时，主要考虑其反向工作电压VR、平均整流电流IF、反向工作电流IR、工作频率fm、反向恢复时间trr等参数。整流二极管代换原则是电源既有低频又有高频。对于串联稳压电源，它是一种在输入或输出改变时通过连续调节功率晶体管的电压降来获得稳定输出电压的电源。该调节器工作时处于线性放大状态。该电路对整流二极管不需要很高的反向恢复时间，因此，该电源整流二极管只需要满足整流电流。

　　常用整流二极管的重要参数

　　(1) 击穿电压VB：指二极管反向伏安特性曲线急弯点处的电压值。当反向为软时，它是指给定反向泄漏电流下的电压值。

　　(2) 零偏置电容CO：指二极管两端电压为零时扩散电容和结电容之和。值得注意的是，由于制造工艺的限制，即使是同一类型的二极管，其参数也有很大的偏差。手册中给出的参数通常是一个范围。如果测试条件改变，相应的参数也会改变。例如，1N5200系列硅塑料整流二极管在25°C下测得的IR小于10uA，而在100°C下，IR小于500uA。

　　(3) 最大平均整流电流IF：指二极管在长期运行期间允许的最大平均正向电流。电流由PN结的结面积和散热条件决定。在使用过程中，应注意通过二极管的平均电流不应大于该值，并且应满足散热条件。例如，1N4000系列二极管的IF为1A。

　　(4) 反向恢复时间trr：指在规定负载、正向电流和最大反向瞬态电压下的反向恢复时间。

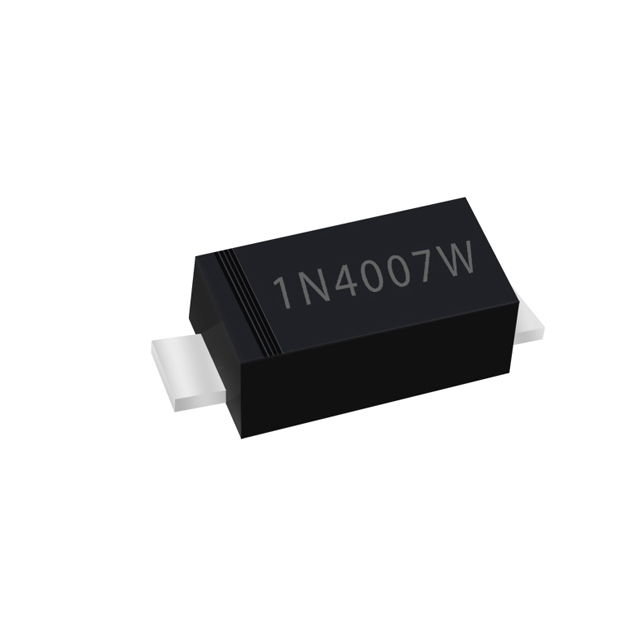

　　(5) 最大反向工作电压VR：指二极管两端允许施加的最大反向电压。如果大于该值，反向电流(IR)将急剧增加，二极管的单向导电性将被破坏，从而导致反向击穿。通常，将反向击穿电压(VB)的一半作为(VR)。例如，1N4001的VR为50V，1N4002-1n4006的VR为100V、200V、400V、600V和800V，而1N4007的VR为1000V

　　(6) 最大工作频率fm：正常情况下二极管的最大工作频率。它主要由PN结的结电容和扩散电容决定。如果工作频率超过fm，二极管的单向导电性将不能很好地反映出来。例如，1N4000系列二极管的频率为3kHz。此外，快速恢复二极管用于高频交流整流，如开关电源。

　　(7) 最大反向电流IR：在最大反向工作电压下允许流过二极管的反向电流。该参数反映了二极管的单向导电性。因此，电流值越小，二极管质量越好。
