肖特基二极管MBR20L100CT规格参数、规格书以及常见应用

　　肖特基二极管是一种重要的电子元器件，它由美国物理学家肖特基于20世纪20年代发明。这种二极管可以比传统的二极管更快地响应，具有更低的开关损耗和更小的反向电流，广泛用于交流/直流功率转换器、逆变器、电源和磁盘驱动器等电子设备中。

　　肖特基二极管MBR20L100CT是一种高速、高效率肖特基二极管，由ON Semiconductor公司生产。它具有低电压降、高峰值电流和高可靠性等优点，适用于高频率和大电流应用场合。

　　一、肖特基二极管MBR20L100CT规格参数

　　产品品牌：新邦微XBW

　　产品类型：肖特基二极管

　　产品型号：MBR20L100CT

　　产品描述：20A 100V

　　产品封装：TO-220

　　反向耐压(Vrrm)：100V

　　反向电压(Vr) ：100V

　　正向压降(Vf) ：0.83V

　　正向电流IF(A) ：20A

　　正向浪涌电流(Ifsm)：150A

　　工作结温 ：150℃

　　储存温度范围 ：-55℃ to +150℃

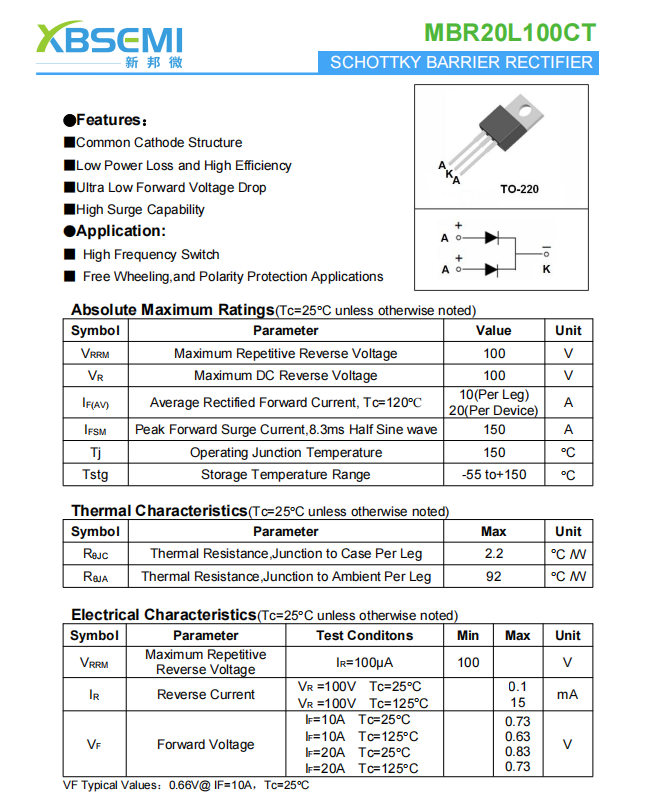

　　二、肖特基二极管MBR20L100CT规格书

　    三、肖特基二极管的结构特点和工作原理

　　肖特基二极管是一种特殊的二极管，结构上由PN结和金属接触层组成。相较于普通二极管，肖特基二极管具有更低的正向电压降和更快的开关速度。

　　肖特基二极管的结构：肖特基二极管的主要结构包括P型半导体和金属接触层。金属接触层可以降低正向电压降，提高整体的导电性能。

　　肖特基二极管的特点：与普通二极管相比，肖特基二极管具有以下特点：

　　1、低正向电压降：肖特基二极管的正向电压降较普通二极管更低，可以降低功耗，提高电路效率。

　　2、快速开关速度：肖特基二极管的开关速度更快，响应时间更短，适用于高频电路和快速切换应用。

　　3、低反向恢复电荷：肖特基二极管的反向恢复电荷较小，可以降低开关噪声和电磁干扰。

　　肖特基二极管的工作原理：当正向电压施加在肖特基二极管上时，电子从P型半导体向金属接触层注入，形成电流。而在反向电压作用下，金属接触层的载流子在P型半导体中受到屏蔽，从而实现低反向电流。

　　四、肖特基二极管的常见应用

　　MBR20L100CT的封装为TO-220AB，具有一定的热阻，可以有效散热。它在大电流、高温和高功率应用场合具有出色的性能表现。此外，它还具有Eco-Pack 2标准，符合RoHS标准。

　　MBR20L100CT还有许多应用领域，以其优异的性能获得了客户的好评，如：

　　1、电源应用：MBR20L100CT适用于具有大电流和高温的电源应用，例如计算机电源、工业电源和车载电源等。

　　2、逆变器应用：MBR20L100CT适用于各种逆变器应用，例如太阳能逆变器、风力逆变器和UPS等。

　　3、电动工具应用：MBR20L100CT的低电压降和高峰值电流使其非常适合电动工具应用，例如电动机驱动器和电动工具充电器等。

　　4、汽车电子应用：MBR20L100CT广泛应用于汽车电子产品，例如汽车充电器、机油泵驱动器和电动水泵控制器等。

　　综上所述，MBR20L100CT是一种性能优异的肖特基二极管，具有高速、高效率和高可靠性等特点。它适用于大电流、高温和高功率应用场合，是电子工程师的理想选择。
