肖特基二极管的结构特点及选型要点

　　肖特基二极管，又称肖特基势垒二极管，是一种基于金属与半导体接触形成的势垒的二极管，简称肖特基二极管。与普通二极管(大多数是由PN结形成的硅二极管)相比，zui的特点是极短的反向恢复时间(小到几纳秒)，更低的正向传导压降(仅约0.4V)。

　　其结构和特性使其适用于低电压和高电流输出场中的高频整流，在非常高的频率(如X波段、C波段、S波段和Ku波段)下的检测和混频，以及在高速逻辑电路中的箝位。肖特基二极管也经常用于集成电路。与肖特基二极管一样，TTL集成电路已成为TTL电路的主流，并广泛应用于高速计算机。

　　肖特基二极管的选择

　　应根据开关电源输出的电压VO、电流IO、散热、负载、安装要求、所需温升等来确定所选肖特基二极管的类型。

　　1.在一般设计中，我们应该留一些余量

　　例如，VR仅使用其额定值的80%以下(在特殊情况下，可以控制在50%以下)，IF使用其额定价值的40%以下。

　　在FLY-BACK开关电源中，假设一个产品：输入电压VIMAX=350VDC，输出电压VO=5V，电流IO=1A。根据计算公式，整流二极管的反向电压VR和正向电流IF需要满足以下条件：

　　虚拟现实≥2VI×纳秒/NP

　　如果≥2IO/(1-θ最大值)

　　包括：

　　NS/NP是变压器的二次和一次匝数比

　　θMAX是最大占空比

　　假设NS/NP=1/20，θMAX=0.35

　　然后VR≥ 2×350/20=35(V)

　　如果≥2×1/(1-0.35)=3(A)

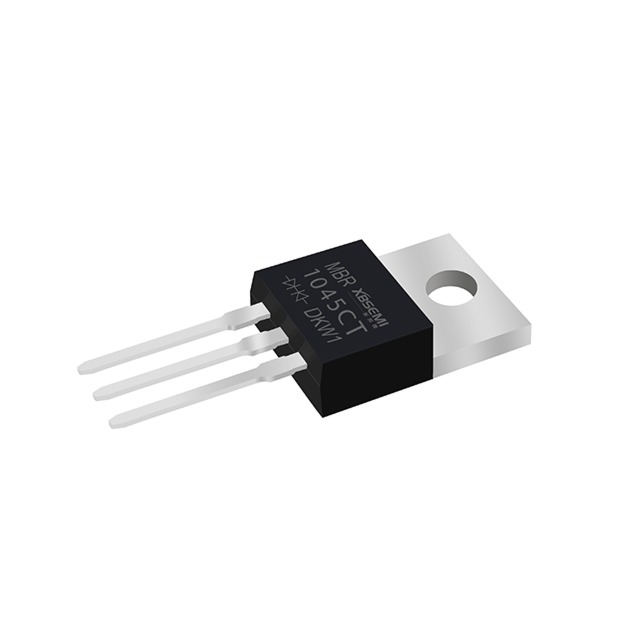

　　通过这种方式，我们可以参考SR340或1N5822。如果产品是风扇冷却的，管道可以留有较少的余量。TO220和TO3P封装的管子分为全封装和半封装，根据具体情况选择。半封装管的散热性能优于全封装管，但需要注意的是，散热器与中间销连接。如果负载是电容性的，建议If保留20%的裕度。

　　注意功率肖特基二极管的散热和安装形式。确保产品是自然冷却还是风扇冷却。管道应安装在易于通风和散热的地方，以提高产品的可靠性。TO-220和TO-3P管道与散热器之间应添加导热硅脂，以确保管道与散热器良好接触。DO-41和DO-201AD包装管可垂直、水平和架空安装，根据实际情况确定。
