贴片三极管S9014：通用型NPN小信号放大优选

在电子电路设计中，小信号放大、开关控制、信号处理等场景离不开通用型贴片三极管。S9014（丝印J6） 作为经典NPN型硅三极管，采用SOT-23超小贴片封装，以45V耐压、100mA电流、高放大倍数、低成本的核心特点，成为消费电子、工业控制、通信设备等领域的标配器件，丝印“J6”是其在SOT-23封装上的专属识别标记。

一、核心参数：标准规格，适配小信号场景

S9014（丝印J6）采用成熟硅平面工艺，性能稳定、一致性好，关键电气参数如下：

• 晶体管类型：NPN型（通用小信号放大）

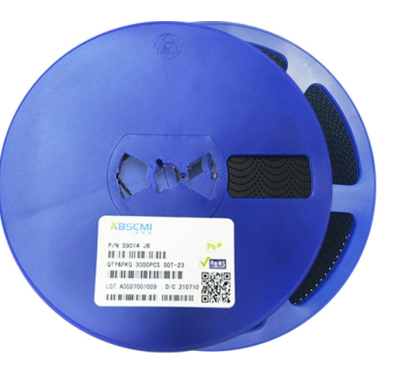

• 丝印标记：J6（SOT-23封装专属标识）

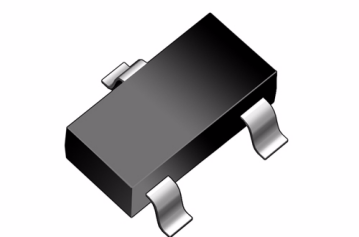

• 封装形式：SOT-23（3引脚贴片，尺寸3.1×1.6×1.4mm）

• 集射极电压（VCEO）：45V

• 集基极电压（VCBO）：50V

• 发射基极电压（VEBO）：5V

• 连续集电极电流（IC）：100mA

• 最大耗散功率（PCM）：200mW

• 直流电流放大系数（hFE）：200~1000（高增益，分档可选）

• 特征频率（fT）：150MHz（高频特性好）

• 饱和压降（VCE(sat)）：≤0.3V（@IC=100mA，IB=5mA）

• 工作温度范围：-55℃~+150℃（适配多环境）

二、核心优势：四大亮点，解决小信号电路痛点

1. 高电流增益，放大能力强

hFE高达200~1000，可有效放大微弱电信号（如传感器信号、音频小信号），无需额外多级放大，简化电路设计，提升信号处理效率。

2. SOT-23封装，体积小巧易贴装

超小SOT-23贴片封装，占用PCB空间极小，适配自动化SMT贴装工艺，适合批量生产与紧凑型设备（如蓝牙耳机、遥控器、小型模块）。3引脚定义清晰（B基极、C集电极、E发射极），焊接与调试便捷。

3. 高频特性优，开关速度快

150MHz特征频率，支持高频信号放大与高速开关应用，可满足射频前端、高频振荡、脉冲控制等场景需求，开关损耗低、响应快。

4. 性能稳定+高性价比，供货充足

全流程质检，低噪声、低漏电流、一致性好，长电、银河微电等主流厂商量产，价格低廉、供货稳定，可直接替代2N3904、MMBT9014等同规格器件，适配全球供应链需求。

三、典型应用：全场景覆盖，小信号电路通用

凭借优异性能，S9014（J6）广泛应用于低压、小电流、小信号场景，核心领域包括：

• 信号放大：音频前置放大、传感器信号调理、麦克风放大、仪表小信号放大

• 开关控制：低功率负载开关、继电器驱动、LED指示灯控制、电子开关电路

• 振荡与滤波：高频振荡电路、RC滤波、信号调制/解调、时钟电路

• 消费电子：遥控器、蓝牙耳机、充电宝、小家电、玩具电子电路

• 工业控制：PLC输入/输出模块、低压控制板、信号隔离电路

四、丝印识别与选型提示

• 丝印区分：SOT-23封装的S9014专属丝印为J6，避免与S9015（丝印J7，PNP型）混淆，选型时核对丝印、封装与极性。

• 代换兼容：可直接替代MMBT9014、2N3904、BC547等NPN小信号三极管，参数一致、引脚兼容，替换无需改板。

• 使用注意：基极需串限流电阻（1k~10kΩ），避免过流烧毁；工作电流不超过100mA，功率不超200mW，确保长期稳定运行。

五、总结

S9014（丝印J6，SOT-23）作为通用型NPN贴片三极管，以45V/100mA、高hFE、150MHz高频、SOT-23小体积为核心优势，完美匹配小信号放大、开关控制、高频振荡等场景需求。作为国产主流通用器件，它兼具高性能、低成本、稳定供货的特点，是电子工程师设计低压小电流电路的“万能钥匙”，在消费电子、工业控制、通信设备等领域应用广泛。
