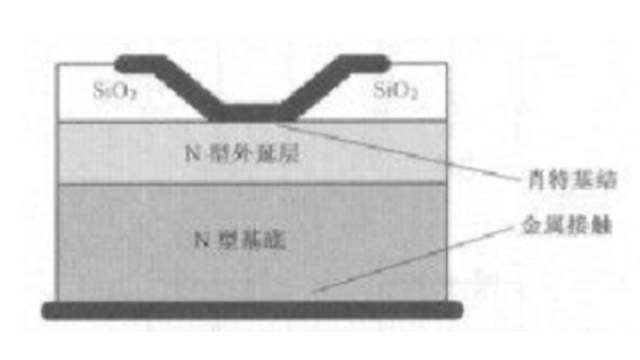

图13-3显示了SS14肖特基二极管结构的内部结构。SS14肖特基二极管结构具有较低的串联电阻和较强的非线性,适用于射频电路。
在一些金属和N型半导体材料接触后,电子将从N型半导体物质扩散到金属中,从而在半导体材料中形成耗尽层,该耗尽层具有类似于常规PN结的特性。这种由金属和半导体材料接触形成的类似于PN结势垒的结构称为肖特基结。
当施加正和正偏置电压(阳极金属连接到电源的正极,N型衬底连接到电源负极)时,肖特基势垒层变窄,内部电阻降低。如果在肖特基势垒的两端施加反向偏置电压,则肖特基势垒层变宽,其内部电阻变大。

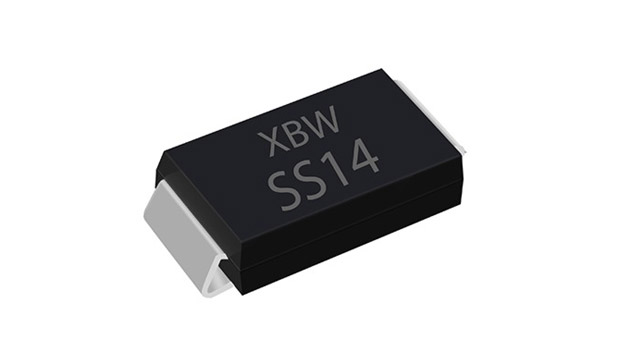

SS14、SS24和SS34之间的唯一区别是最大正向整流电流,SS14为1A,SS24为2A,SS34为3A。
这三种肖特基二极管的具体参数如下:
SS14肖特基二极管:最大反向峰值电压VRRM=40V,最大正向整流电流I(AV)=1A,最大正向压降VF=0.5V,最大反向泄漏电流IR=20mA。
SS24肖特基二极管:最大反向峰值电压VRRM=40V,最大正向整流电流I(AV)=2A,最大正向压降VF=0.5V,最大反向泄漏电流IR=20mA。
SS34肖特基二极管:最大反向峰值电压VRRM=40V,最大正向整流电流I(AV)=3A,最大正向压降VF=0.5V,最大反向泄漏电流IR=20mA。
SS14、SS24和SS34是肖特基二极管,具有单一导电性的器件。但其最突出的特点是反向恢复时间很短,因此多用作高频、低压、大电流整流二极管、续流二极管和保护二极管。
