说起MOS管,很多朋友还比较陌生。最近很多刚入行的朋友问到新邦微小编,想对MOS管进行深入了解。今天新邦微小编就来为大家详细讲解:什么是MOS管?MOS管的4种分类以及内部结构图!入门必看!希望可以帮到新入行的朋友们!
一、什么是MOS管?
MOS管,即金属(Metal)—氧化物(Oxide)—半导体(Semiconductor)场效晶体管,是一种应用场效应原理工作的半导体器件。
与普通双极晶体管相比,MOS管具有非常多的优势,如输入阻抗高、噪声低、动态范围大、功耗小、集成方便等,应用领域也非常的广泛,主要应用在开关电源、镇流器、高频感应加热、高频逆变焊机、通信电源等高频电源领域。
二、MOS管的分类
MOS管属于FET的一种(另一种是JFET结型场效应管),MOS管可分为:N沟型和P沟型两种结构形式;
根据场效应原理的不同,MOS管又可分为:耗尽型(当栅压为零时,漏极电流较大)和增强型(当栅压为零时,漏极电流也为零,漏极电流必须在加入一定栅压后才能产生)。所以,MOS管可以制成:P沟增强型、P沟耗尽型、N沟增强型、N沟耗尽型四种类型产品。

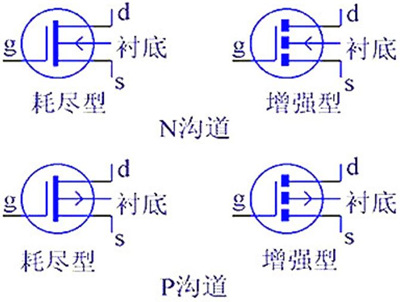

MOS管的4种类型
每个MOS管都有三个电极:Gate格栅极(表示为”G”)、Source源极(表示为”S”)、Drain漏极(表示为“D”)。接线时,N沟的电源输入为D,输出为S;P沟电源输入为S,输出为D;增强型、耗尽型接法基本相同。
三、MOS管的内部结构

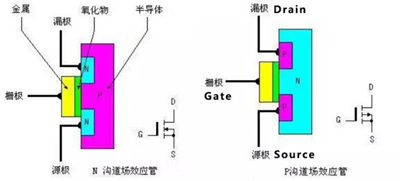

MOS管内部结构图
上述结构图中可以发现,N型场效应管的源极和漏极连接在N型半导体上,而P沟道型场效应管的源极和漏极连接在P型半导体上。场效应管的输出电流由输入电压(或场电压)控制,输入电流很小或没有电流输入,使设备具有很高的输入阻抗,之所以MOS管被称为场效应管,这就是一个非常重要的原因。
关于MOS管的4种分类以及内部结构问题新邦微小编就为大家介绍到这里,江苏新邦微半导体有限公司专业研发、生产、销售各种型号的MOS管,如果大家有选购需求,可以随时联系我们,我们必将竭诚为您服务!
