新邦微半导体是一家专业的三极管生产厂家，在江苏有10000平方米的厂房，公司领导人在三极管行业有18年的工作经验，对三极管的结构和运用有着非常丰富的经验，今天新邦微半导体小编就简述一下三级管的构架和作用。

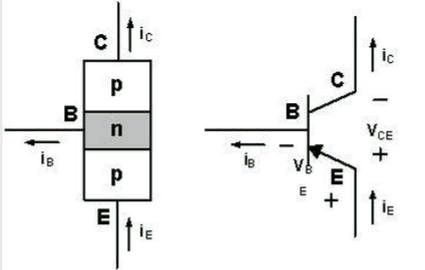

在一个半导体上制作两个Pn结就是三极管的结构，两个PN结将正片半导体分为三个区，中间是基区，两侧是发电区和集电区。基区和发射区之间的被称作为发电结，集电结的PN结在基区和集电区之间。基区比较薄，而发射区域比较厚，杂质浓度较高，PNP三极管发射区“发射”的空穴，它们的移动方向和电流方向是相同的，所以发射极箭头向里； 自由电子一般都是NPN型三极管发射区发射的，运动方向与电流方向相反，因此发射极箭头向外移动。发射极箭头的指向也是PN在正向电压下结合的导向。所以也可分为PNP和NPN两种类型的硅晶体三极管和锗晶体三极管。

三极管的作用是非常大的，最基本的作用就是放大作用，它能将信号的一部分转化为一定强度的电磁波，当然这一转化仍遵循着能量守恒，它只是将电源的能量转化为信号的能量。

三极管的其中一个重要参数是电流放大系数B。在三极管基极上加一小电流，一般就可以获得与注入电流b倍的集电极电流。集电极电流随基极电流的变化而变化，基极电流的微小变化会导致集极电流发生较大变化，即三极管放大。三极管不仅只有放大、开关控制的作用，还可以配合其他元件也可组成振荡器。
