二极管的伏安特性有哪些？你都了解吗?

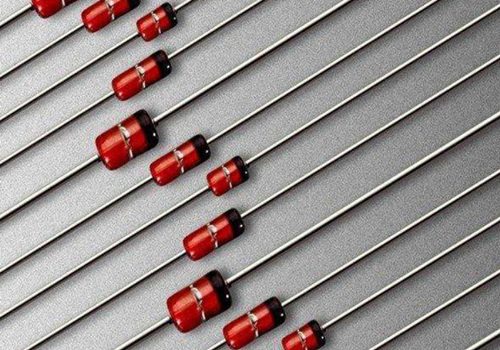

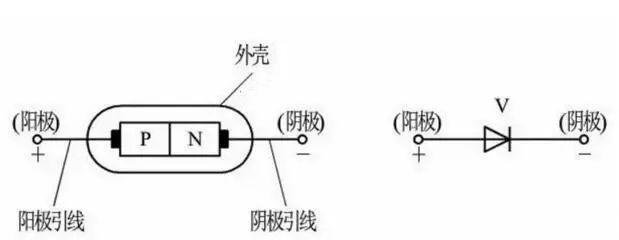

　　谈到二极管，相信大家并不陌生，二极管是用半导体材料(硅、硒、锗等)制成的一种常见的电子器件 ，应用非常广泛。它具有单向导电性，即在二极管阳极上增加正电压时，二极管被导通。如果在阳极和阴极上增加反向电压，二极管就会被阻断。二极管由管芯、管壳和两个电极组成。管芯是一个PN结，在PN结的两端各引出一根导线，用塑料、玻璃或金属材料作为包装外壳，形成晶体二极管，如下图所示。P区引出的电极称为正极或阳极，N区引出的电极称为负极或阴极。二极管的伏安特性有哪些?接下来新邦微小编来为大家介绍一下。

　　一、二极管的伏安特性

　　半导体二极管的核心是PN结，其特点是PN结的特性——单向导电。伏安特性曲线经常被用来生动地描述二极管的单向导电性。

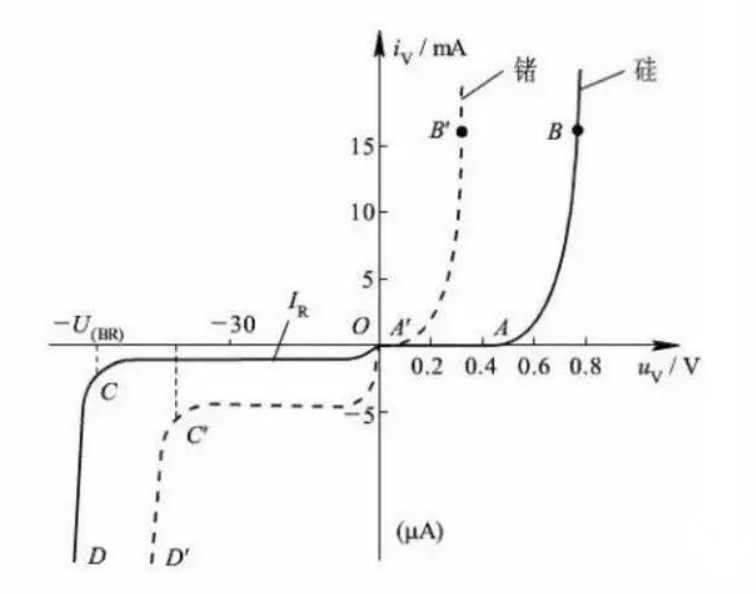

　　如果以电压为横坐标，电流为纵坐标，将电压和电流的对应值用平滑曲线连接起来，则构成二极管的伏安特性曲线，如下图所示(图中虚线为锗管的伏安特性，实线为硅管的伏安特性)。

　　二、二极管伏安特性有哪些

　　1.正向特性

　　当二极管两端增加正电压时，产生正电流。当正电压较小时，正电流很小(几乎为零)，这部分称为死区，相应的A(A′)点电压称为死区电压或门槛电压(也称阈值电压)，硅管约为0.5V，锗管约为0.1V，如图中OA(OA′)段。

　　当正电压超过门槛电压时，正电流会急剧增大，二极管电阻很小，处于导通状态。此时，硅管的正导通压降约为0.6-0.7V，锗管约0.2-0.3.3V，如图中AB(A′B′)段。

　　二极管正向导通时，要特别注意其正向电流不能超过最大值，否则会烧坏PN结。

　　2.反向特性

　　当二极管两端加反向电压时，在开始很大范围内，二极管相当于很大的电阻，反向电流很小，不随反向电压而变化。此时的电流称为反向饱和电流IR，如图所示OC(OC′)段。

　　3.反向击穿特性

　　当二极管的反向电压增加到一定值时，反向电流急剧增加，称为反向击穿。此时，相应的电压称为反向击穿电压，用UBR表示，如图1.11中的CD所示(C′D′)段。

　　4.温度对特性的影响

　　由于二极管的核心是PN结，其导电性与温度有关。当温度升高时，二极管的正向特性曲线向左移动，正向压降减小;反向特性曲线向下移动，反向电流增大。
