肖特基二极管的知识详解

2022-08-26 16:47:32

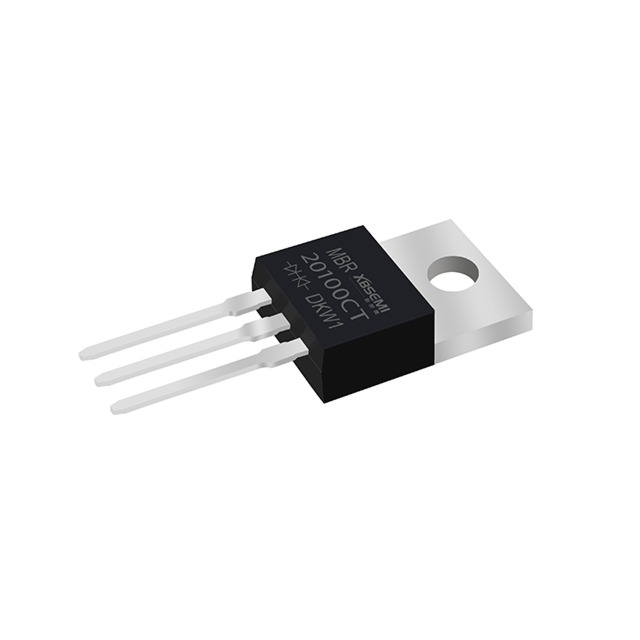

一 什么是肖特基二极管

肖特基二极管是一种热载流子二极管。肖特基二极管也被称为肖特基势垒二极管是一种低功耗、超高速半导体器件,肖特基二极管被广泛应用于变频器、开关电源、驱动器等电路,作为低压、高频、大电流整流二极管、保护二极管、续流二极管等使用,肖特基二极管在微波通信等电路中作整流二极管、小信号检波二极管使用。


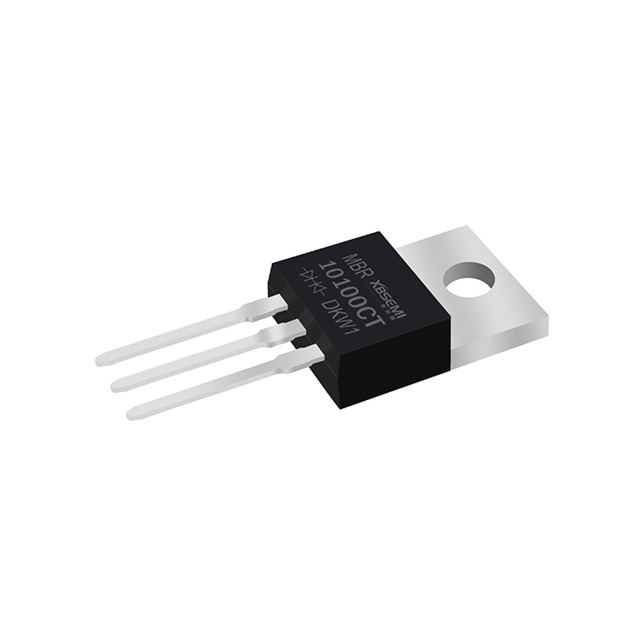

二 肖特基二极管的特点

由于肖特基二极管基势垒高度低于PN结势垒高度,故肖特基二极管正向导通门限电压和正向压降都比PN结二极管低。由于肖特基二极管是一种多数载流子导电器件,不存在少数载流子寿命和反向恢复等问题。肖特基二极管的反向恢复时间只是肖特基势垒电容的充、放电时间,完全不同于PN结二极管反向恢复时间。由于肖特基二极管的反向恢复电荷少,故肖特基二极管开关速度极快,开关损耗也极小,特别适合于高频应用。


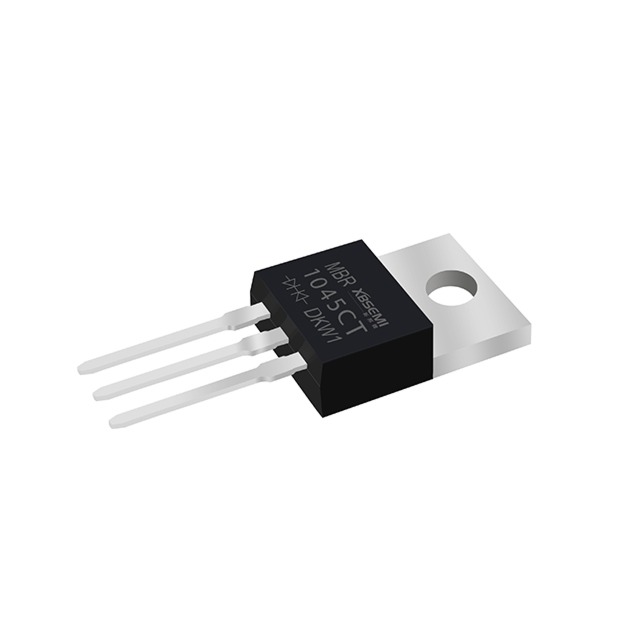

三 肖特基二极管的作用

肖特基二极管又被称为肖特基势垒二极管(简称 SBD),是一种低功耗、超高速半导体器件。肖特基二极管最显著的特点是反向恢复时间极短,正向导通压降仅为0.4V左右。肖特基二极管多用作高频、大电流整流二极管、低压、续流二极管、保护二极管、小信号检波二极管、微波通信等电路中作整流二极管等处使用。肖特基二极管在通信电源、变频器等中比较常见。肖特基二极管在双极型晶体管的开关电路里面,通过在连接二极管来箝位。


四 肖特基二极管的应用

肖特基二极管的结构及特点使其适合于在低压、大电流输出等场合用作高频整流,在高频率下用于检波和混频,肖特基二极管在高速逻辑电路中用作箝位。在IC中也常使用肖特基二极管,在高速计算机中也被广泛采用。除了普通PN结二极管的特性参数之外,肖特基二极管用于检波和混频的电气参数还包括中频阻抗,指的就是肖特基二极管施加额定本振功率时对指定中频所呈现的阻抗。
