稳压二极管如何实现稳压输出

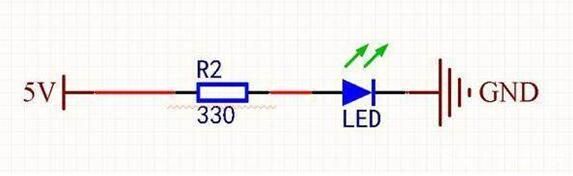

普通的二极管，像发光LED、整流二极管等工作于正向导通，如果是硅管的话导通电压是0.7V左右，而锗管导通只需要0.3V左右，每种不同的二极管导通的电压不一样，而且只允许单一的正向电流流过；但是反向加电压时候，当电压达到一定值时候发生齐纳击穿或者雪崩击穿，我们平时经常用到的1N4148耐压也就50V。如下图，在发光二极管加以5V电压，同时加一个限流电阻330欧姆。

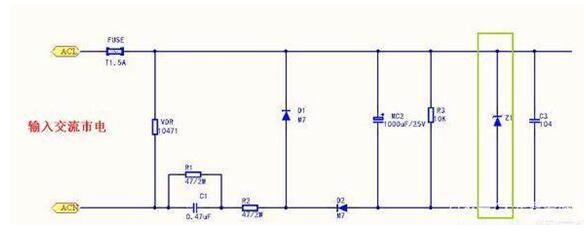

而稳压二极管却是工作于反向状态，利用电压在一定范围内电流几乎不变特点来实现稳压，如下图

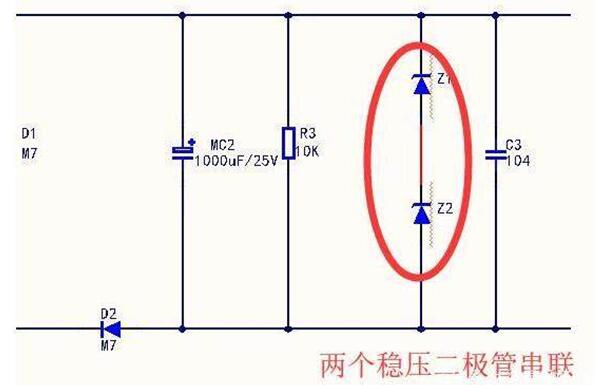

如果要实现稳压大一点可以两个稳压二极管串联起来
