开关二极管的工作原理和应用知识

手机、电视、冰箱都是日常生活中非常常见的物品，也是人们日常生活中必不可缺的东西，使用智能电器给生活带来的方便，开关二极管功不可没。无论是在家用洗衣机、智能冰箱、空调等生活电器设备上，都能找到开关二极管、mos管。今天就介绍一下开关二极管的原理。

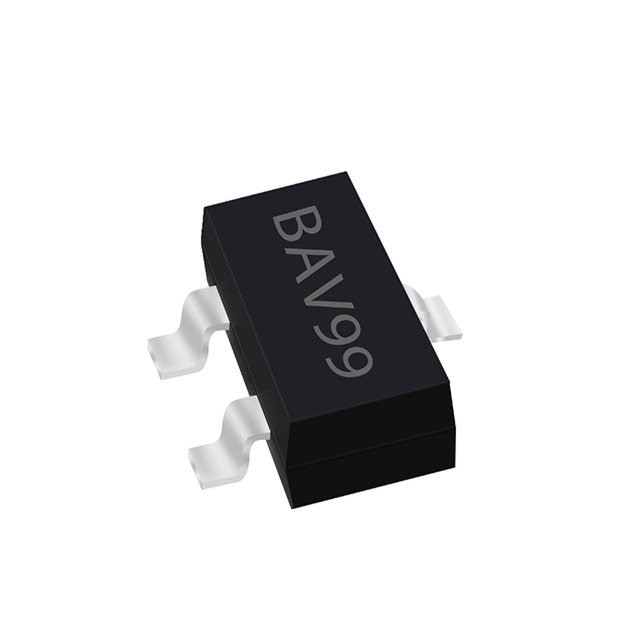

开关二极管是专门设计制造的一类二极管，用于在电路上“开”、“关”。与普通二极管相比，其由导通转变为截止或由截止变为导通的时间较短。 半导体二极管的导通相当于一个闭合开关，截止时等效于开启(断开)，因此二极管可用作开关，常用型号1N4148开关二极管。PN结导通由于半导体二极管具有单向传导的性质，在正偏压下PN结导通，在导通状态下的电阻非常小，大约是几十到几百欧；而在反向偏压下， PN结的电阻很大，一般硅二极管在10欧姆以上，而锗管也有几十千欧到几百千欧。通过这种特性，二极管可以在电路中对电流进行控制，从而成为一种理想的电子开关。

上述描述，实际上适用于任何一只普通的二极管，或其自身的原理。但是对于开关二极管来说，最大的特性是在高频状态下的性能。

高频率时，二极管的势垒电容具有极低的阻抗和并联二极管，如果这个势垒式电容自身的容值达到一定程度，会严重影响二极管的开关性能。在极端情况下会使二极管发生短路，高频电流不再穿过二极管，而直接绕过势垒电容，从而导致二极管失效。而且开关二极管的势垒电容一般都非常小，这等于堵塞了电位垒电容这条路，达到了高频状态下仍能保持良好的单向传导效果。
